進口氣動法蘭鑄鋼（WCB）球閥
德***萊克閥門中***總代理-germany lik valves international
進口氣動法蘭鑄鋼球閥內部結構及工作原理
氣動鑄鋼球閥是由雙（單）作用氣動活塞執行器與浮動式球閥組成，其球體被兩閥座夾持，無任支撐軸支撐，呈“浮動”狀態。由于采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩，只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密，當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，密封面與球體接觸面積也相應增大，故密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊?。
產品特點:
閥體和端蓋采用脫蠟精密鑄造
閥桿應用了防劃出設計
球體為全通徑流量浮動球
采用ISO5211直接安裝執行器的高平臺設計
進口氣動法蘭鑄鋼球閥系統產品構成：
①氣動執行器+②閥門+③電磁閥+④限位開關+⑥氣源處理三聯件+⑦手動操作機構+⑧消聲器+⑨快插接頭+⑩空氣壓縮機+11氣管
（其中④、⑥、⑦、⑧、⑨項可根據現場實際情況選配。）
進口氣動法蘭鑄鋼（WCB）球閥技術參數
1.閥體參數
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
2.執行機構
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|

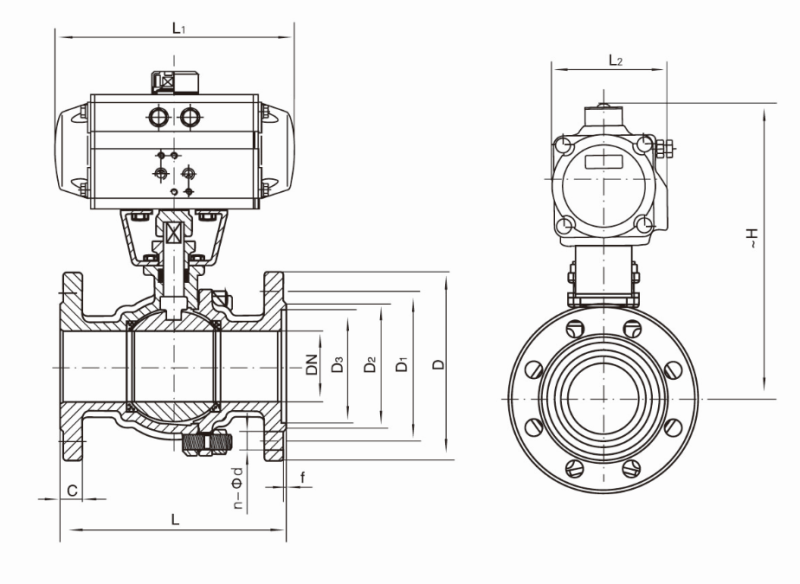

Valve Drawing and Dimension
Dimension of GB standard PN16 (1.6Mpa). Other standard and pressure are available, please contact for details.
|
DN
|
L
|
L1
|
L2
|
~H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
Actuator Model
|
|
1/2"
|
130
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
AT050D/AT063S
|
|
3/4"
|
140
|
141/159
|
71/83
|
209/240
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
AT050D/AT063S
|
|
1"
|
150
|
159/211
|
83/95
|
214/256
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
AT063D/AT075S
|
|
1 1/4"
|
165
|
159/248
|
83/107
|
257/277
|
140
|
100
|
76
|
18
|
2
|
4-Φ18
|
AT063D/AT088S
|
|
1 1/2"
|
180
|
211/248
|
95/107
|
274/292
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
AT075D/AT088S
|
|
2"
|
200
|
248/269
|
107/123
|
290/300
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
AT088D/AT100S
|
|
2 1/2"
|
220
|
248/315
|
107/141
|
310/335
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
AT088D/AT115S
|
|
3"
|
250
|
269/345
|
123/152
|
346/368
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
AT100D/AT125S
|
|
4"
|
280
|
345/409
|
152/172
|
378/410
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
AT125D/AT145S
|
|
5"
|
320
|
409/550
|
172/215
|
425/450
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
AT145D/AT190S
|
|
6"
|
360
|
550/600
|
215/240
|
468/531
|
285
|
240
|
211
|
22
|
3
|
8-Φ18
|
AT190D/AT210S
|
|
8"
|
400
|
600/633
|
240/262
|
583/618
|
340
|
295
|
266
|
22
|
3
|
12-Φ22
|
AT210D/AT240S
|
Note: Actuator model is for reference, can be changed according to practical usage.
