進口氣動不銹鋼薄形對夾球閥-進口氣動不銹鋼超短對夾球閥
價 格：詢價
產 地：廣東 廣州市更新時間：2024-11-18 15:00
品 牌：其他型 號：
狀 態：正常點擊量：1866
400-006-7520
聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！
聯 系 人：
上海非利加實業有限公司
電 話：
400-006-7520
傳 真：
400-006-7520
配送方式：
上海自提或三方快遞
聯系我時請說在上海非利加實業有限公司上看到的,謝謝！
產品介紹
進口氣動不銹鋼薄形對夾球閥
德***萊克閥門中***總代理-germany lik valves international
進口氣動不銹鋼薄形對夾球閥特點：
氣動薄型球閥的閥體較 般法蘭球閥短，是適用與工廠同 管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
進口氣動不銹鋼薄形對夾球閥主要技術參數：
閥體
|
閥體形式
|
直通鑄造超短閥
|
|
公稱通徑
|
DN15～150mm
|
|
公稱壓力
|
PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
對夾式、法蘭式
|
|
壓蓋型式
|
螺母壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
閥內件
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
近似快開型
|
執行機構
|
執行器型號
|
DSR系列角行程執行機構
|
|
主要技術參數
|
電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360°
|
|
動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位
|
|
防護等 ：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖
|
進口氣動不銹鋼薄形對夾球閥安裝說明
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。

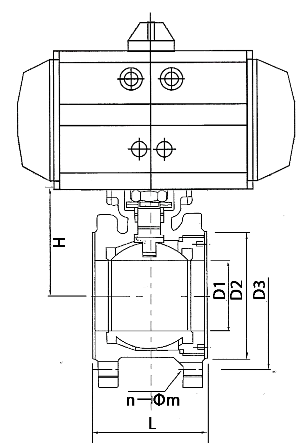

進口氣動不銹鋼薄形對夾球閥結構尺寸：
|
通徑
|
英寸
|
壓力(Mpa)
|
德標尺寸
|
美標尺寸
|
|
L
|
D1
|
D2
|
D3
|
H
|
n-¢m
|
L
|
D1
|
D2
|
D3
|
H
|
n-¢m
|
|
15
|
1/2
|
1.6
2.5
4.0
|
42
|
15
|
45
|
65
|
46
|
4-12
|
42
|
15
|
35
|
60.5
|
41
|
4-1/2
|
|
20
|
3/4
|
44
|
20
|
58
|
75
|
51
|
4-12
|
44
|
20
|
43
|
70
|
44
|
4-1/2
|
|
25
|
1
|
50
|
25
|
68
|
85
|
62
|
4-12
|
50
|
25
|
50.8
|
79.3
|
46.5
|
4-1/2
|
|
32
|
1 1/4
|
60
|
32
|
78
|
100
|
72
|
4-16
|
60
|
32
|
63.5
|
88.9
|
55
|
4-1/2
|
|
40
|
1 1/2
|
65
|
40
|
88
|
110
|
78
|
4-16
|
65
|
40
|
73.5
|
98.6
|
64
|
4-1/2
|
|
50
|
2
|
80
|
50
|
102
|
125
|
86
|
4-16
|
80
|
50
|
92
|
120.6
|
73.1
|
4-5/8
|
|
65
|
2 1/2
|
1.0/1.6
|
110
|
63.5
|
122
|
145
|
108
|
4-16
|
110
|
63.5
|
105
|
139.7
|
88
|
4-5/8
|
|
2.5/4.0
|
8-16
|
|
80
|
3
|
1.0/1.6
|
120
|
76
|
138
|
160
|
116
|
8-16
|
120
|
76
|
127
|
152.4
|
97
|
4-5/8
|
|
2.5/4.0
|
|
100
|
4
|
1.0/1.6
|
150
|
95
|
158
|
180
|
139
|
8-16
|
150
|
95
|
157
|
190.5
|
117
|
8-5/8
|
|
2.5/4.0
|
162
|
190
|
8-20
|
|
125
|
5
|
1.0/1.6
|
180
|
118
|
118
|
210
|
176
|
8-16
|
195
|
118
|
186
|
215.9
|
155
|
8-3/4
|
|
2.5/4.0
|
220
|
8-24
|
|
150
|
6
|
1.0/1.6
|
225
|
142
|
212
|
240
|
192
|
8-20
|
225
|
142
|
215.9
|
241.3
|
194
|
8-3/4
|
|
2.5/4.0
|
218
|
250
|
8-24
|
