、進口氣動法蘭式蝶閥產品簡介:

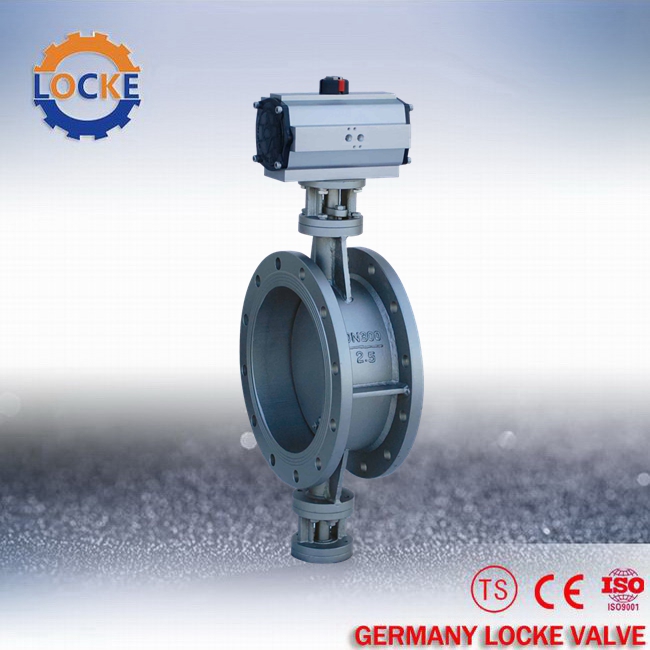

德***《LOCKE》洛克-進口氣動法蘭式蝶閥是由角行程氣動執行器及蝶閥閥體組成,其主要優點:結構簡單、體積小重量輕、造價低,氣動法蘭蝶閥該特點尤其顯著,安裝在高空暗道,經過二位五通電磁閥控制操作方便,配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小,中大口徑的氣動法蘭蝶閥全開時有效流通面積較大,啟閉迅速省力,蝶扳旋轉90角度即可完成啟閉,由于轉軸兩側蝶板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠,稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥為多層次金屬硬密封,具有彈性密封的優點,無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、進口氣動法蘭式蝶閥技術參數:
公稱通徑
|
DN50~DN1200
|
公稱壓力
|
PN1.0、1.6、2.5MPa
|
連接形式
|
法蘭式
|
閥板形式
|
垂直板式
|
流量特性
|
近似快開型
|
動作范圍
|
0~90°
|
基本誤差
|
帶定位器:小于全行程的±2%
|
回差
|
帶定位器:小于全行程的±2%
|
可調范圍
|
50:1
|
配置執行機構
|
LGT、LAT、LAR、LAW系列單雙作用氣動執行器
|
控制方式
|
開關型(開關兩位控制)、調節型(4~20mA控制)
|
三、進口氣動法蘭式蝶閥產品優點:
(1)體積小、重量輕、操作輕巧、便于安裝、維修。
(2)密封性能優良可靠、零泄漏,使用壽命長。
(3)流量特性趨于直線,調節性能zui優。
(4)結構簡單,開關迅速,90°旋轉啟閉。
(5)可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
四、進口氣動法蘭式蝶閥執行器特點:
1、氣缸選用鋁金材料的齒輪式雙活塞,重量輕、外形美觀,輸出力矩大,體積?。?/span>
2、可遠程操作,適用多工裝安裝位置;
3、使用壓縮空氣進行大規模集中控制,能源消耗低,降低使用成本;
4、流量特性趨直線,調節性能好,裝配閥門定位器,蝶板可在30度-90度調節,可作氣動調節蝶閥使用。
