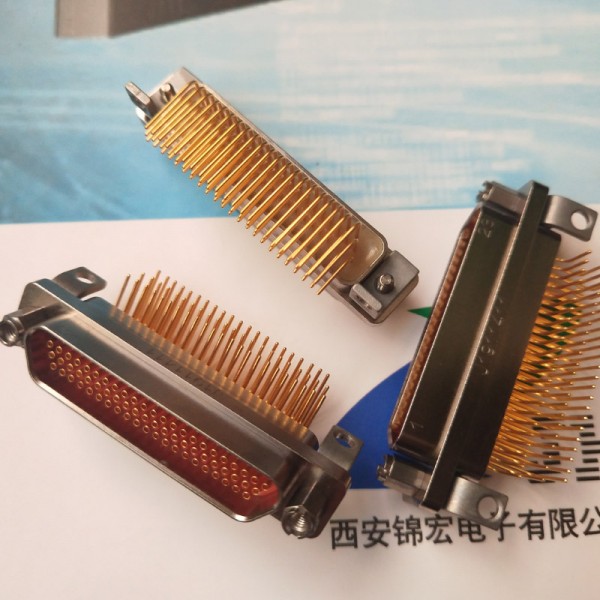

J30J彎插印制板W-J、W6-J型 西安錦宏電子
產品特點：
1.用戶應根據設備的安裝方式選擇鎖緊組件，并在訂貨型號中注明；
2.接觸件尾端與印制板的連接方式為彎插式，且網格尺寸為1.27*1.27（列*行）；
3.W6-J型產品尾端的插腳長度在J30J-ZKW-J基礎上加長3mm；
4.插頭合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144TJW-J；
J30J-9、15、21、25、31、37、51、66、74、100、144TJW6-J；
5.插座合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144ZKW-J；
J30J-9、15、21、25、31、37、51、66、74、100、144ZKW6-J；
產品型號
J30J-9TJW-J J30J-9ZKW-J J30J-15TJW-J J30J-15ZKW-J
J30J-21TJW-J J30J-21ZKW-J J30J-25TJW-J J30J-25ZKW-J
J30J-31TJW-J J30J-31ZKW-J J30J-37TJW-J J30J-37ZKW-J
J30J-51TJW-J J30J-51ZKW-J J30J-66TJW-J J30J-66ZKW-J
J30J-74TJW-J J30J-74ZKW-J J30J-100TJW-J J30J-100ZKW-J
J30J-144TJW-J J30J-144ZKW-J
J30J-9TJWP7-J J30J-9ZKWP7-J J30J-15TJWP7-J J30J-15ZKWP7-J
J30J-21TJWP7-J J30J-21ZKWP7-J J30J-25TJWP7-J J30J-25ZKWP7-J
J30J-31TJWP7-J J30J-31ZKWP7-J J30J-37TJWP7-J J30J-37ZKWP7-J
J30J-51TJWP7-J J30J-51ZKWP7-J J30J-66TJWP7-J J30J-66ZKWP7-J
J30J-74TJWP7-J J30J-74ZKWP7-J J30J-100TJWP7-J J30J-100ZKWP7-J
J30J-144TJWP7-J J30J-144ZKWP7-J
對應美***MDM系列產品
芯數：9 15 21 25 31 37 51 68 74 100 144芯十二種規格
采用絞線式彈性插針“麻花針，節點密度高”
導線線芯截芯面積0.1mm²-0.15mm²,此外還可以采用0.07 mm²的導線，但產品型號特殊
|
振動
|
10Hz-2000Hz 196m/s²
|
介質耐壓
|
800V
|
|
沖擊
|
735m/s²
|
機械壽命
|
500次
|
|
加速度
|
735m/s²
|
瞬斷時間
|
≦1us
|
|
額定電流
|
3A
|
|
|
