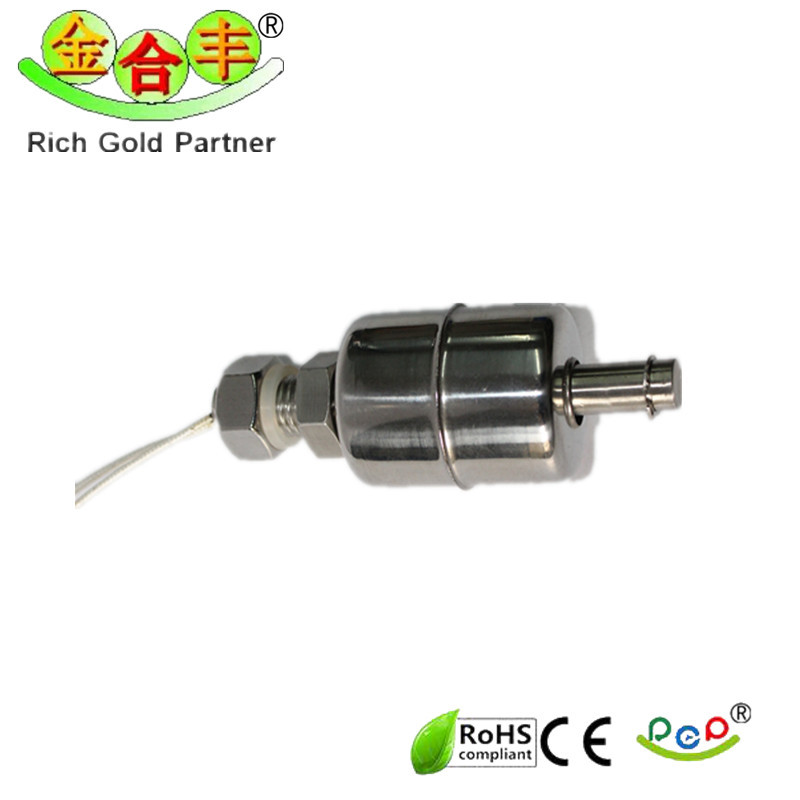

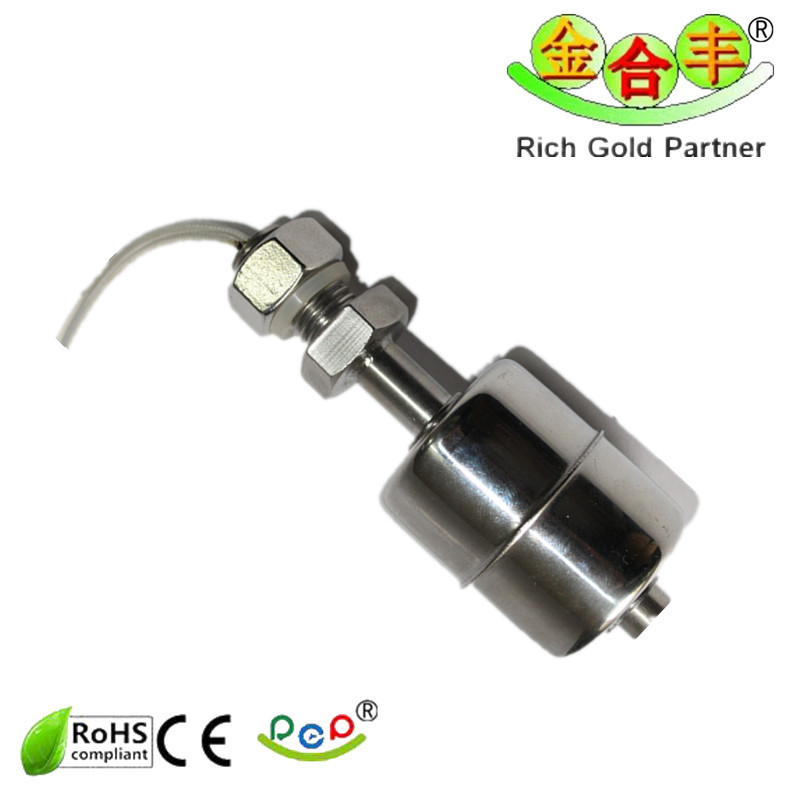

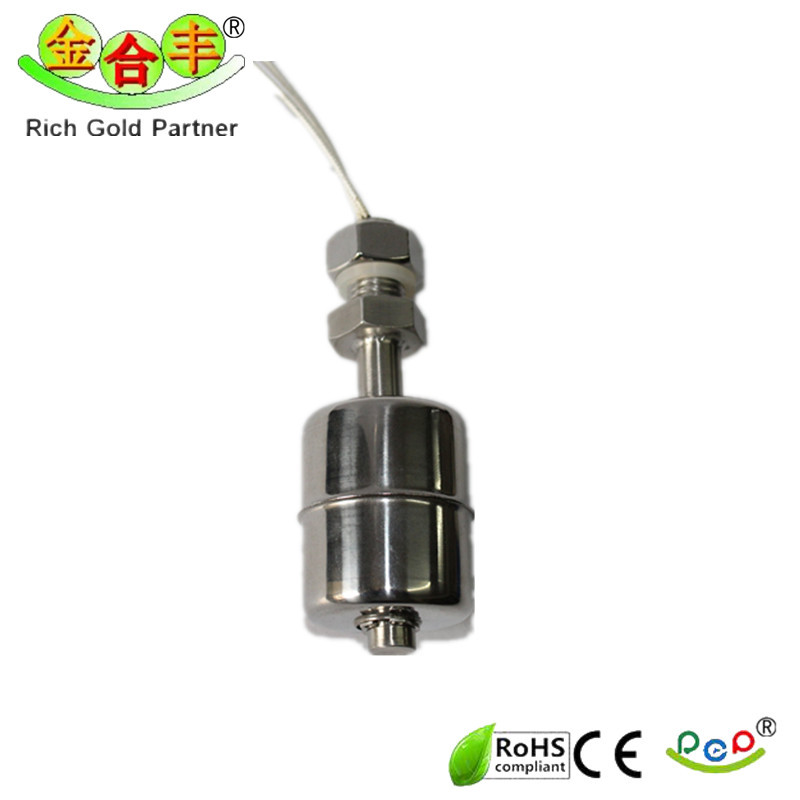

材料組成部分:

1 主體材質SUS  不銹鋼

2 裝配： 磁簧開關 磁鐵 環氧樹脂

3 引線等。

原 理  浮球開關使用磁力運作，無機械連接件，運作簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另 端的磁體將控制桿上的磁體開關動作。在密閉的金屬或塑膠管內，設計 點或多點的磁簧開關，然后將管子貫穿 個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在 定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。下圖為常閉（NC）及常開（NO）時浮球開關的相關位置。

安 裝 說 明

浮球液位開關在我們安裝前只需要重新標定水位線。無法對開關本身進行調整的。這時用萬用表測開關狀態，在水線附近會隨水位高低通斷，這說明沒問題。只要保證安裝過程中與熱力設備的水位線 致就好了。比如SOR的液位開關吧， 般在筒壁上都貼著水位線，我們把開關泡在在水槽中，慢慢下沉，使水面逐漸靠近標識線， 靠近時會聽到微動開關動作的聲音。

需要注意的是：高加液位開關等的工作溫度高，里邊的水溫也高；高溫水的密度要小于室溫水密度。因而室溫水的動作線比開關標識線要低些的。

液位低報警接在常閉上(NC)，液位高接常開(NO)。這類開關還是不難安裝的。液位開關本身都會帶兩對以上的微動開關，分別輸出兩對常開兩對常閉接點，在應用時通常是"接通報警"。

使 用  說 明

1、 溫度：PVDF 高溫度為120℃，PP 高為80℃，SUS304/316 高為200℃。

2、 壓力：塑膠類浮球耐壓 大5kg/cm2，SUS浮球耐壓 大30kg/cm2。

3、 粘著：應選用球大、比重小的浮球才能克服液體表面張力。

4、 化性：塑膠材質適用于酸堿場所，如有溫度考慮時應選用PVDF。

5、油精：應使用金屬材質。

6、比重：浮球比重SG必須小于被測液體，否則浮球浮不起來。

7、電壓：220VAC/200VDC、 電流：0.7A

用  途  氣液兩用型，可廣泛應用于工業自動化，機械設備，空氣壓縮工業，制冷暖通領域等。水流開關磁體不在流動的水道中，可正常用于污水系統管道中。

性能特點

流量開關具有靈敏度高、耐久性強等優點。

1，檢測管路中液體是否流動和流動的量（流量，也就是液體流動壓力）是否達到要求，同時靠開關電接點輸出（提供） 個信號的通斷的狀態。

2，設備系統靠檢測有無信號或控制電流從此開關上通過（水流開關電接點的通、斷狀態），來判斷管路系統的工作狀況，給出相應的控制或運行方式或措施；

3，舉例說明，在中央空調的水循環管網系統、消防系統的自動噴淋滅火系統，某類液體循環冷卻系統管路中，都很普遍地用到了水流開關，用來檢測液體的流動情況。

4，可對管道中的液體流動情況進行實時監控，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止;監控管道內流體流速大小、斷流監測或防止泵的空轉。被廣泛應用于石油化工、電力、冶金、鋼廠、造紙、食口品加工、水處理、電池廠等行業。

 水流開關定做要求     單位：mm（毫米）

、螺絲牙：

1、螺絲牙的直徑

2、螺絲牙長度

3、螺絲牙公制與英制

二、材質：

1、材質質不銹鋼（304 316）

三、參數：

1、電壓：AC/DC = V

2、電流：0.5~1.0=A（0.5-2）

3、功率：50W（DC350V、AC250V、1.0A）；10W（DC100V、0.5A）

4、溫度：常規-20·C~+135·C；高溫為180·C

六、工作要求：

安裝環境在：水、油以及腐蝕的液體

開關頻率:10⁸次
