MOSFET的工作原理
為了使N溝道MOSFET裸片工作，需要在G和S之間加 個正電壓VGS，在D和S之間加 個正電壓VDS，以產生正向工作電流ID。工作電流ID可以通過改變VGS的電壓來控制。如果不 接VGS（即VGS=0），則在D、S電 之間加 個正電壓VDS，漏 D和襯底部之間的pN結方向反了，所以漏源不能通電。如果在柵 G和源 S之間加 個電壓VGS。此時柵 和襯底部可以看成器件的兩塊 板，以氧化 緣層作為電容的介質。添加VGS后，在 緣層與柵 的界面上感應出正電荷，而在 緣層與p型襯底部的界面上感應出負電荷。該層感應出的負電荷與p型底部中的多數載流子（空穴）的 性相反，故稱為“反型層”。該反型層可以連接漏 和源 的兩個N型區。連接形成導電通道。當VGS電壓過低時，感應出的負電荷較少，會被p型襯底中的空穴中和，因此此時漏 和源 之間仍然沒有電流ID。當VGS增加到 定值時，感應的負電荷連通兩個分開的N區，形成N溝道。這個臨界電壓稱為開啟電壓（或閾值電壓，thresholdvoltage），用符號VT表示（ 般規定ID=10uA時的VGS為VT）。當VGS繼續增.大時，負電荷增.大，導電溝道擴大縮小，ID也增.大，呈較好的線性關系，這條曲線稱為傳遞特性。因此，在 定范圍內，可以認為通過改變VGS來控制漏源 間的電阻，達到控制ID的效果。由于這種結構在VGS=0時ID=0，所以這種MOSFET裸片被稱為增.強型。另 種MOSFET裸片在VGS=0時也有 定的ID（稱為IDSS），這種MOSFET稱為耗盡型。Vp為夾斷電壓（ID=0）。耗盡型和增.強型的主要區別在于SiO2 緣層中存在大量的正離子，從而在p型襯底部的界面處感應出更多的負電荷，即p型硅在兩個N型區域的中間。內部形成N型硅薄層形成導電溝道，所以當VGS=0時，VDS作用時有 定的ID（IDSS）；當VGS有電壓（可以是正電壓或負電壓）時，改變感應負電荷的數量，從而改變ID的大小。ID=0時Vp為-VGS，稱為夾斷電壓。
新潔能提供擊穿電壓等 范圍為500V至800V的N溝道SJ-III系列功率MOSFET產品，以 的導通電阻， 低的柵 電荷，出色的開關速度，以及 具競爭力的性價比，成為開關電源應用中的理想選擇。同時，新潔能SJ-III系列產品提供業內lx的雪崩耐量（EAS）以及靜電釋放能力，提高了系統可靠性。此外，該系列產品采用新潔能自主創新技術，優化了產品開關特性，使其在系統應用時具有更好的EMI表現。廣泛應用在***用電器驅動、計算機電源、UPS、電動汽車充電等領域。

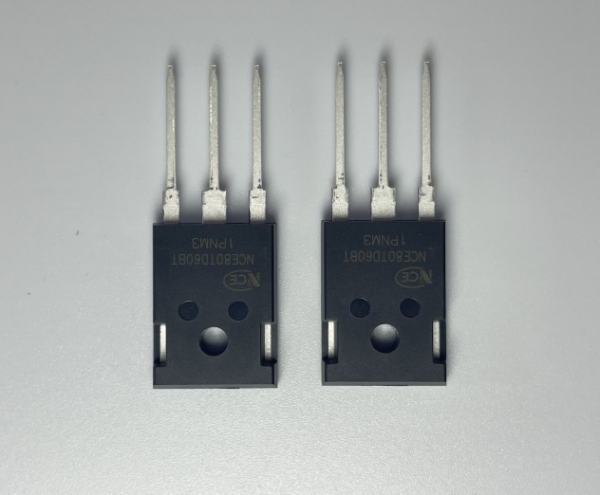

N溝道500-800V系列SJ-III MOSFET產品封裝范圍包括TO-220、TO-223、TO-263、TO-251、TO-252、TO-247等。
無錫新潔能功率半導體 是 ***專業從事大功率半導體器件與功率集成電路芯片設計的高新技術企業。
公司專注于MOS半導體功率器件（溝槽型大功率MOS器件、超結MOS器件、NPT-IGBT）以及射頻（微波）RF-LDMOS器件的設計、生產、測試與質量考核、銷售及服務。擁有自主知識產權和“新功率”、“NCE Power”品牌。公司在中***大陸、香港分別建立了設計與運營中心、銷售公司以及外包芯片流片基地、成品封裝基地、成品測試基地，并有完善的質量控制保證系統，保證產品品質的 致性和穩定性。
新潔能股份 擁有溝槽型功率MOSFET、超結功率MOSFET、屏蔽柵功率MOSFET及IGBT四大產品平臺的本土企業之 ，產品電壓已經覆蓋了12V~1700V的全系列產品、達1500余種，為***內MOSFET等功率器件市場占有率排名前列的本土企業。
更多新潔能 溝槽型功率MOSFET、超結功率MOSFET、屏蔽柵功率MOSFET及IGBT 信息歡迎來電垂詢。
