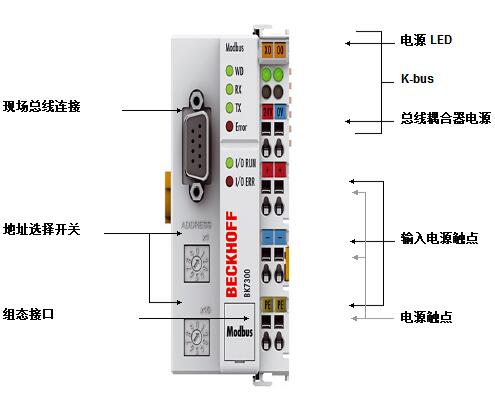

BK7300, BK7350 | Modbus 總線耦合器
BK73x0 總線耦合器用于連接 Modbus 總線系統和模塊化、可擴展的電子端子排。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。BK7350“緊湊型”總線耦合器具有外形精巧、性價比高的特點。通過 K-bus 擴展， 多可以連接 255 個總線端子模塊。
總線耦合器能自動識別所連接的端子模塊，并自動將輸入/輸出分配到過程映像區的字中。 個輸入/輸出信號占 個字（LSB）的 位，從左邊開始，依次排列?？偩€耦合器將其它信號插入到該字中。輸入和輸出之間有明顯的區隔。如果輸入或輸出數目大于 16 位，總線耦合器則自動從 個新的字開始。
Modbus 有 個基于 RS485 接口的線型拓?fù)浣Y(jié)構。Modbus 協議是 種開放性協議。BK73x0 支持 RTU 和 ASCII 協議。波特率是可變的，并可以直接通過總線耦合器上的旋轉選擇開關設置，也就是說，無需組態軟件。
Modbus 總線耦合器支持各種 Modbus 功能，通過這些功能可以直接存取數字量和模擬量信號。BK7300 和 BK7350 也支持 Modbus 診斷功能，通過該診斷功能可以對故障進行檢測，并將這些故障記錄在計數器中。此外，總線耦合器診斷有故障或錯誤的報文，再將這些錯誤響應傳送到控制器中。BK7300 和 BK7350 能夠以廣播方式發送數據，這表示多個總線耦合器可以通過 個報文同時尋址。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK73000 和 BK7350 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別?？刂破鬟^程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。
上電后，控制器自動執行所需配置。
| 系統參數 |
Modbus | BK7300, BK7350 |
| I/O 站數量 |
99 |
| I/O 點數 |
取決于控制器 |
| 數據傳輸介質 |
屏蔽線 2 x 0.25 mm² (RS485) |
| 大電纜長度 |
1,200 m |
| 數據傳輸速率 |
150 baud…38,400 baud |
| I/O 通訊類型 |
讀/寫操作，可選擇逐位或者逐字 |
| 技術參數 |
BK7300 |
BK7350 |
| 總線端子模塊數量 |
64 |
64 (通過 K-bus 擴展可達 255) |
| 現場總線的 大字節數 |
512 byte 輸入和 512 byte 輸出 |
| 數字量 I/O 信號 |
512 輸入/輸出 |
1,020 輸入/輸出 |
| 模擬量 I/O 信號 |
256 輸入/輸出 |
| 協議 |
RTU/ASCII （默認：RTU） |
| 組態方式 |
通過旋轉開關或 KS2000 軟件 |
| 數據傳輸速率 |
150, 300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 38,400 baud (默認：9600 baud) |
| 總線接口 |
D-sub 9 針接口，RS485 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
大 320 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
1,000 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
約 100 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| 電纜組件 |
電纜組件和連接器 |
| 訂貨信息 |
描述 |
| BK7300 |
用于 多連接 64 個總線端子模塊的 Modbus 總線耦合器 |
| BK7350 |
用于 多連接 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 Modbus“緊湊型”總線耦合器 |
| BC7300 |
Modbus 總線端子模塊控制器 |
