蕪湖擺管淋雨試驗裝置 南京擺桿淋雨試驗設備廠*** 地址：江蘇省南京江寧科學園萊茵大廈228號 【廠***的免費電話400-018-7977 】淋雨試驗室、箱式淋雨試驗箱、濺水實驗裝置、沖水試驗裝置、淋雨、、、】
參 照 標 準
產品滿足GB 2423.38-2005《電工電子產品基本環境試驗規程 試驗R：水試驗方法》，嚴格按低壓電器外殼防護IP等 GB 4208—93、GB 4706、GB 10485等相對應的******標準及其它相關標準的技術參數設計制造?？蛇M行相應標準規定的水試驗。
技 術 規 格
|
型 號
|
BL-800
|
BL-1000
|
BL-1200
|
BL-1600
|
|
擺管半徑
|
R800mm
|
R1000mm
|
R1200mm
|
R1600mm
|
擺管孔內徑：ø16
樣品架轉速：1--3 r /min可調
樣品架承重：100kg
試驗臺面尺寸：ø500㎜（可根據客戶需要設計）
擺管噴水孔徑： ø 0.4㎜、ø 0.8㎜
擺管噴嘴孔間距離：50mm，（任意度調節）
擺管噴水孔數量： 50--75個
擺管擺幅：±30°、±45°、±60°、±90°、±180°可調
擺管總水流量： 3.5--5.3L/min可調
每孔平均水流速度：0.07L/min
水壓近似為400KPa
結 構 說 明

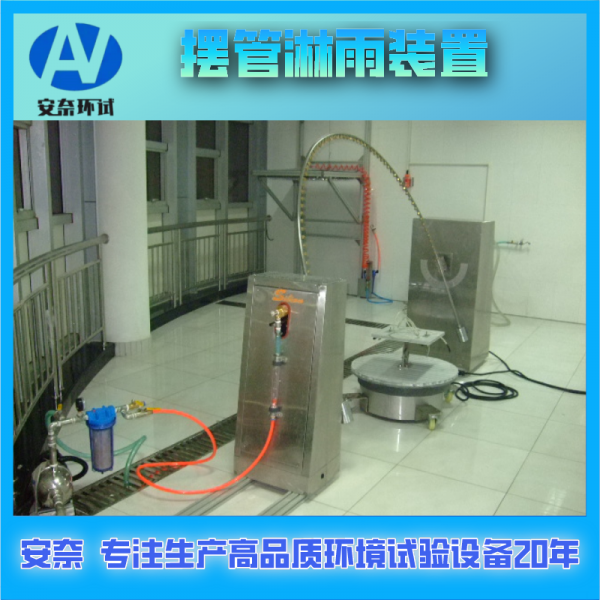

本套擺管淋雨試驗裝置選用優質材料，使用***內目前 進的數控加工設備加工成型。設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。
本設備擺管由不銹鋼管彎制，可以作±135度往返擺動，同時將控制在 定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。
樣品架轉臺采用手動式升降裝置，設計載重約100公斤（可根據客戶要求加大載重量），并且可以水平方向360度旋轉，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合******標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
保 護 系 統
試驗結束保護；
配備水過濾器；
無熔絲保護開關；
過載、漏電、全護套式接線端子；
具有自動關機等保護；
隨 機 資 料
說明書、電路圖、合格證、保修卡；
操作方法、注意事項、出貨基本配件、維修保養事項；
環 境 條 件
環境溫度：5℃～＋23℃；
環境濕度：≤95%；（不結露）
電源要求：AC380（ ±10%）V/50HZ 三相五線制；
交 貨說 明
供方送貨上門，供方負責運費；
供方負責安裝調試操作介紹，直到需方員工獨立操作為止；
保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，供方在48小時之內到達用戶現場。
