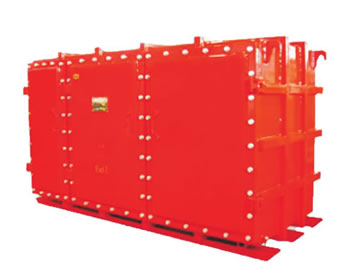

CMVFB系列高壓防爆軟起動裝置
CMVFB系列高壓固態軟起動裝置概述:
CMVFB系列高壓固態軟起動裝置(以下簡稱軟起動裝置)是采用 新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品廣泛應用于額定電壓3000—10000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。

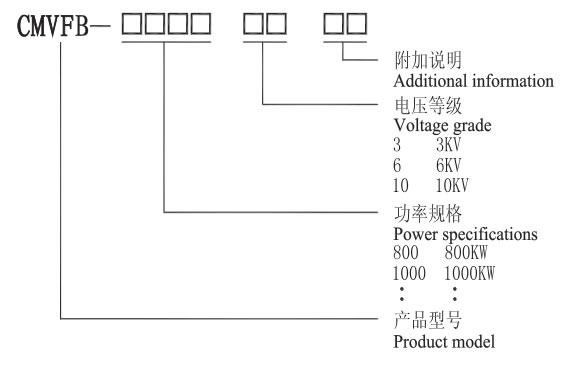

CMVFB系列高壓固態軟起動裝置型號說明：
CMVFB系列高壓固態軟起動裝置技術指標：
|
基本參數
|
|
負載種類
|
三相高壓鼠籠式異步電機、同步電機
|
|
交流電壓
|
3000---10000VAC
|
|
工作頻率
|
50HZ/60HZ±2HZ
|
|
相 序
|
CMVFB允許在任何相序下工作(可通過參數設定)
|
|
主回路組成
|
(12SCRS、18SCRS、30SCRS視型號而定)
|
|
旁路接觸器
|
具有直接起動容量的接觸器
|
|
瞬時過電壓保護
|
dv/dt吸收網絡
|
|
起動頻次
|
1—3次(每小時)
|
|
環境條件
|
環境溫度：-20°C -+50°C
|
|
相對濕度：5%----95%無凝露
|
|
海拔小于1500米(大于1500米需降容使用)
|
|
保護功能
|
|
缺相保護
|
在起動或運行過程中，斷開主電源的任意相
|
|
運行過流保護
|
運行過流保護設定：20～500%Ie
|
|
相電流不平衡保護
|
相電流不平衡保護：0～***
|
|
過載保護
|
過載保護 別：10A、10、15、20、25、30、off
|
|
欠載保護
|
欠載保護 別：0～99%
欠載保護動作時間：0～250S
|
|
起動超時
|
起動時間限制：0～120S
|
|
過壓保護
|
主電源電壓高于過壓保護值：100～150%Ue
|
|
欠壓保護
|
主電源電壓低于欠壓保護值：0～***Ue
|
|
相序保護
|
允許在任何相序下工作(可通過參數設定)
|
|
接地保護
|
接地電流大于零序設定值時保護:0～60mA
|
|
通訊說明
|
|
通訊協議
|
Modbus RTU/Profibus
|
|
通訊接口
|
RS485
|
|
網絡連接
|
每臺CMVFB可與31臺CMVFB設備連網通訊
|
|
功 能
|
通過通訊接口可以觀察運行狀態、編程
|
|
操作界面
|
|
LCD顯示
|
LCD(液晶)顯示
|
|
語 言
|
中文
|
|
鍵 盤
|
提供四個按鍵接口
|
|
數據記錄
|
|
故障記錄
|
記錄 近15次故障信息
|
|
起動次數記錄
|
記錄本裝置的起動次數
|
