WL-ECATM-PB是自主研發的*款PROFIBUS從站功能的通訊網關。該產品主要功能是將ETHERNET/IP設備接入到PROFIBUS網絡中。本網關連接到PROFIBUS總線中做為從站使用，連接到ETHERNET/IP總線中做為從站使用。

PROFIBUS技術參數

● 網關協議符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線*3部分：PROFIBUS 規范。

● 網關做為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

ETHERNET/IP 技術參數

● 網關做為 ETHERNET/IP 網絡的從站，可以連接 AB（羅克韋爾）、歐姆龍、基恩士、匯川等品牌的 PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 EtherNet/IP 通信協議。

● 輸入輸出字節數：輸入字節數*大 490 Bytes、輸出字節數*大 490 Bytes。

　　電氣參數

　　● 電源：直流24V/200mA(18V～30V可用)

　　● 工作環境：-40～55℃，濕度≤95%

　　● 防護等*：IP20

　　● 安裝方式：35mm導軌

　　● 重量：500g

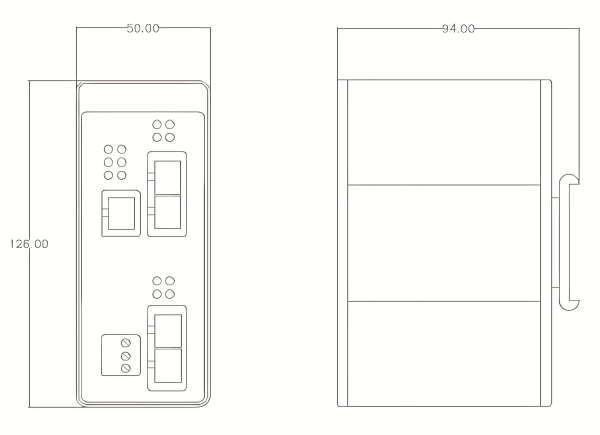

　　產品尺寸圖
