WL-CAN-PN是自主研發的*款 PROFINET 從站功能的通訊網關。該產品主要功能是將各種 CAN 設備接入到 PROFINET 網絡中。

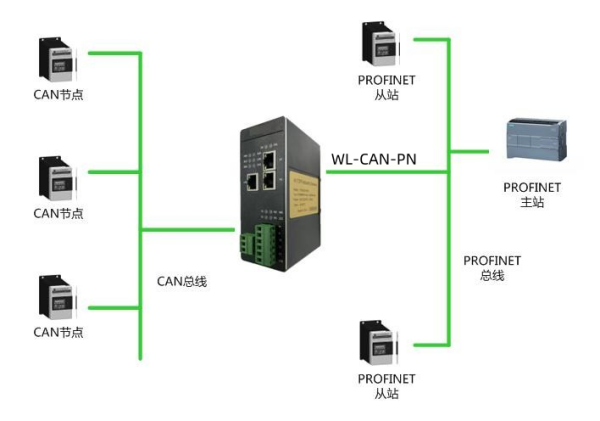

本網關連接到 PROFINET 總線中做為從站使用，連接到 CAN 總線中根據節點號進行讀寫。

PROFINET技術參數

　　● 網關做為PROFINET網絡的Device設備(即從站)，帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈式網絡，支持環網冗余。

　　● 適應PROFINET V2.3協議，采用實時(RT)通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

　　● 支持的數據長度：輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。

　　● 支持的插槽數量：*大62條。

CAN 技術參數

● 標準 CAN 2.0 A、2.0B 接口可選

● 波特率：5K~1M 可選

● 可以配置多條 CAN 的接收、發送報文

● 網關自帶終端電阻

　　電氣參數

　　● 電源：直流24V/200mA(18V～30V可用)

　　● 工作環境：-40～55℃，濕度≤95%

　　● 防護等*：IP20

　　● 安裝方式：35mm導軌

　　● 重量：500g

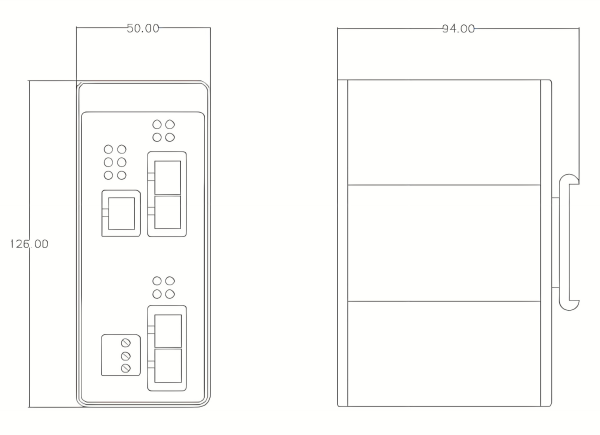

　　產品尺寸圖
