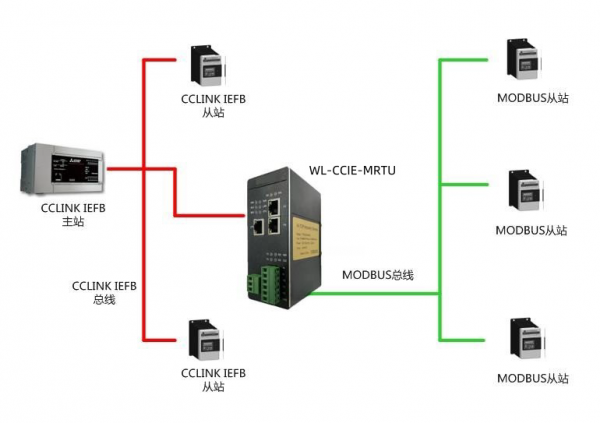

WL-CCIE-MRTU是自主研發的*款 CC1ink IE FIELD BASIC 從站功能的通訊網關。該產品主要功能是將各種 MODBUS-RTU 設備接入到 CC1ink IE FIELD BASIC 網絡中。 本網關連接到 CC1ink IE FIELD BASIC 總線中做為從站使用，連接到 MODBUS-RTU 總線中做為主站或從站使用。
CC1ink IE FIELD BASIC 技術參數
● 網關做為 CC1ink IE FIELD BASIC 網絡的從站，可以連接三菱的 PLC。
● 通過網關的撥碼，可以設置網關占用 1 個站~4 個站
● 輸入輸出字節數：輸入字數*大 128 word、輸出字數*大 128 word。
● 網關占用幾個站，直接決定輸入輸出數量，見下表：
|
序號
|
占用站數
|
輸入字數
|
輸出字數
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
MODBUS-RTU技術參數
● 網關的MODBUS接口可通過撥碼選擇做為主站或從站，兩種工作方式二選*工作。
● 網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選*工作。
● 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。
● 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。
● 網關作為MODBUS 從站，支持02H、04H、0FH、10H號功能。
電氣參數
● 電源：直流24V/200mA(18V～30V可用)
● 工作環境：-40～55℃，濕度≤95%
● 防護等*：IP20
● 安裝方式：35mm導軌
● 重量：500g

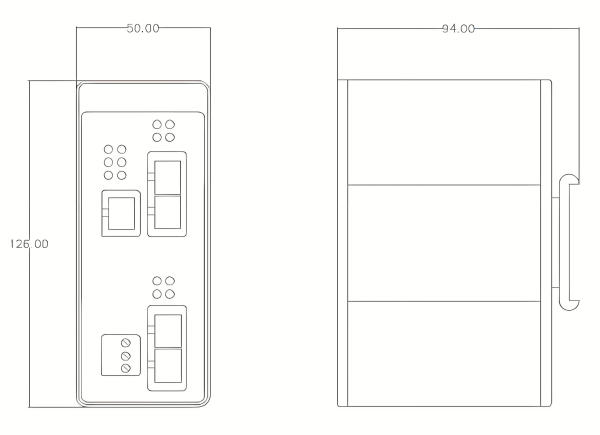

產品尺寸圖
