CK模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個RS485模塊組網使用。

CK-2441交流數據采集器， 多采集4路交流電壓和4路交流電流信號；模塊采用高性能24位AD芯片，采集測量精度±2%。適用于采集工業現場的多種交流電流信號。

CK-2441采用磁隔離技術，有效保障數據采集可靠及安全。

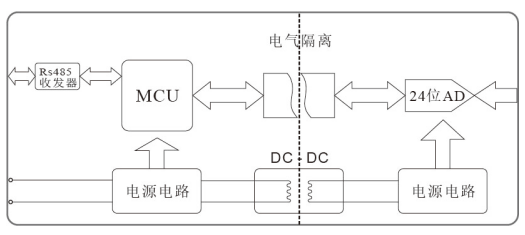

 通信隔離

產品針對工業應用設計：通過DC-DC變換，串行通信電路和主控電路電源隔離；有效保障數據采集可靠及安全。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 模擬輸入

所謂模擬量信號是指連續的，任何時刻可為任意 個數值的信號，對于工業控制現場常見的模擬量信號，可以通過傳感器獲取其值的變化，為獲取傳感器的輸出值就需要采用模擬量輸入模塊。CK-2441專門用于采集交流電參數，配置有 多4路電壓測量和4路電流測量通道。。

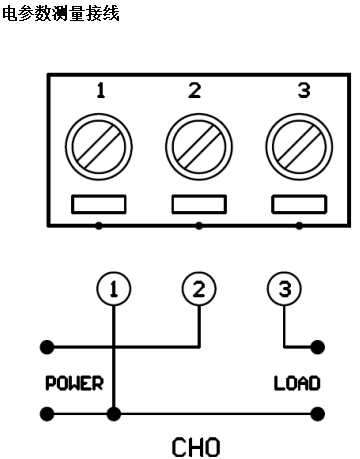

    CK-2441交流參數測量接線示意圖

模塊包含4組電壓電流測量，單組接線接法如上圖。如CH0中1和2號端子接電源輸入，1,3號端子為電源輸出接負載。 比如市電AC220中，進線來的火線進2號端子后 從3號端子出來接到負載上，零線接到1號端子上。如果只需要測量電流不測電壓時，可以不接1號端子。

只測電壓不測電流可以不接3號端子。

警告：嚴禁帶電接線，確認所有線路斷電后再操作線路。

CH0的2,3端子（CH1,CH2,CH3類同），需根據負載電流選擇合適線徑，同時電流不要超過設備量程;1號端子設備內部?jī)H做為電壓檢測用電流小(僅毫安 )，設備外部按設計負載電流選擇合適線徑。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位,結果依次為各通道的電壓和電流。

如：電壓量程0~500V,電流量程是0～20A，設備返回?cái)?shù)據如下：

>+221.0+07.45+223.2+13.25+222.0+11.33+220.5+19.72

測量結果為：

通道0： 電壓221.0V 電流  7.45A

通道1： 電壓223.2V 電流 13.25A

通道2： 電壓222.0V 電流 11.33A

通道3： 電壓220.5V 電流 19.72A

 Modbus-RTU數據格式

 16位數據格式

使用MODBUS-RTU的03號功能碼讀取060開始的寄存器地址，數據直接用無符號數字表示電流值，單位mA。（如果同時使用了我司其他模擬采集設備，部分設備能測量正負雙 性電壓，數據用有符號數表示，具體參見相關說明書）。

 通信接口

CK-2441配置有1路RS485接口； RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS485連接

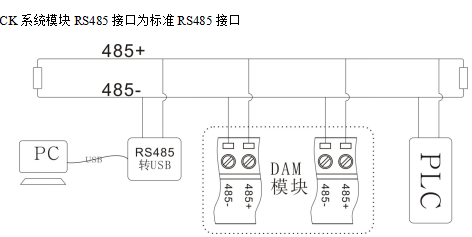

CK模塊通過RS485接口與其它設備組網連接示意圖

 主從模式

CK -2441模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

CK -2441也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

 通信地址

CK -2441模塊通信地址范圍為01～F7(1～247)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

CK -2441模塊支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信協議

CK模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如地址、波特率、校驗和狀態、開啟或關閉通道等。

 MODBUS-RTU協議

CK-2441模塊支持工業標準MODBUS-RTU協議，模塊通過ASCII命令配置為MODBUS -RTU協議后，可以工作于MODBUS從站狀態。

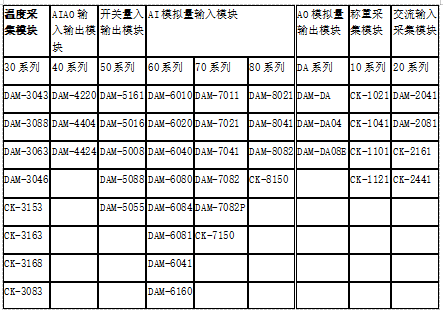

選型表：
