智能數據采集終端模擬量輸入輸出模塊DAM-4424簡介 :支持4路模擬量輸入采集、2路模擬量輸出、4路開關量輸入輸出三種功能。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

DAM模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232接口，方便與PC或PLC通信，模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-4424是集模擬量輸入、模擬量輸出與數字量輸出于 體的混合型數據采集器，可采集2路單端/差分模擬信號與4路數字量信號，并可以輸出2路模擬量信號；模塊采用高性能24位AD芯片，測量精度±0.05%。適用于采集工業現場的各種電壓和電流信號，現場電壓/電流信號控制系統。

DAM-4424采用 進的磁隔離技術，有效保障數據采集的速度、可靠及安全。

DAM-4424是集模擬量輸入、模擬量輸出與數字量輸入于 體的混合型數據采集器，可采集4路單端模擬信號與4路數字量信號，并可以輸出2路模擬量信號；模塊采用高性能24位AD芯片，測量精度±0.05%。適用于采集工業現場的各種電壓/電流信號及數字量/開關量信號，現場電壓/電流信號控制系統。

DAM-4424是模擬量輸入輸出模塊，該系列模塊可支持4路模擬量輸入采集、2路模擬量輸出、4路開關量輸入輸出三種功能?？梢圆杉F(xiàn)場模擬量信號，也可以輸出模擬量及開關量信號，通過RS232或者RS485隔離傳輸至終端，如PC、PLC、工控機、觸摸屏等；通過轉網模塊可將數據傳輸至云端。該系列產品型號配置如下表：

1.2 模擬量輸入輸出模塊電氣參數 Electrical parameter

1.2.1 電源電壓：9-30V  DC

1.2.2 功耗：30mA@24V DC  Max

1.2.3 測量精度：±0.1%（忽略信號本身誤差）

1.2.4 輸出精度：±0.2%

1.2.5 信號輸入保護：電流100mA@Max  電壓70V DC@Max

1.2.6 工作溫度：-40℃到+75℃

1.2.7 工作濕度：-20% 到 +95% 不凝露

1.2.8 隔離耐壓：電源3000V，通訊接口1500V

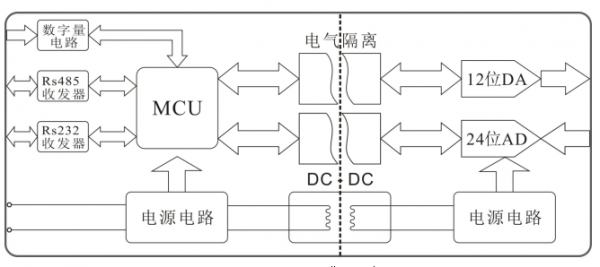

模塊工作原理圖：

 高精度模擬量輸出

DAM-40系列模擬量輸出模塊，可以獨立輸出2路模擬量信號；模塊采用高性能12位DA芯片，輸出精度可達±0.2%。

 輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

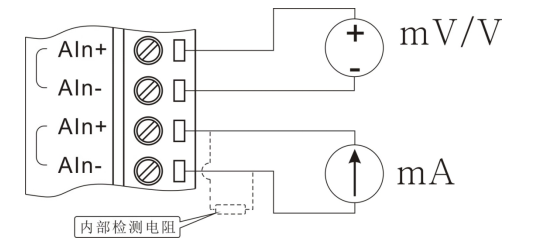

模擬量輸入的接線

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回數據的單位為mA，下面以列表舉例說明：

序號	返回數據	通道量程	數據代表采樣值
1	+10.000	0～20mA	模擬輸入通道輸入電流值為+10.000mA
2	+010.00	0～100mV	模擬輸入通道輸入電壓值為+10.00mV
3	+1.5000	0～5V	模擬輸入通道輸入電壓值為+1.5000V
4	+01.500	0～10V	模擬輸入通道輸入電壓值為+1.500V

 Modbus-RTU數據格式

Modbus數據格式為有符號整數二制補碼格式，DAM-422X模塊配置為24位AD，因此數據有效位數為24位；標準Modbus整型數據為16位（寄存器開始地址00002），我公司為了給用戶提供更高精度讀取也為用戶提供32位整型數據格式（寄存器開始地址02002）,具體參見“MODBUS地址分配”。

1.3 模擬量輸入輸出模塊出廠默認設置 Default settings

出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ASCII協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置。

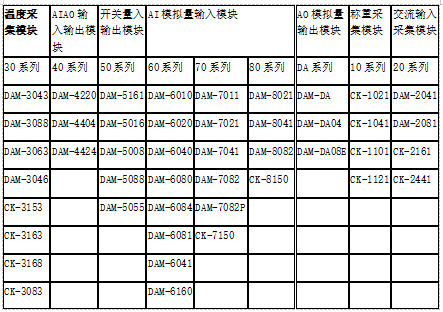

1.5 產品選型表

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
