礦用隔爆型移動變電站的作用和功能介紹

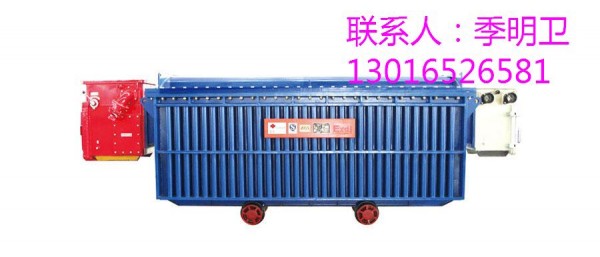

礦用隔爆型移動變電站用于有甲烷混合氣體和煤塵,并有爆炸危險的礦井中,作為煤礦井下綜合機械化采掘設備的配電裝置。該裝置包括礦用隔爆型干式變壓器、隔爆型高壓負荷開關箱、隔爆型低壓饋電開關箱。礦用隔爆型干式變壓器的鐵芯采用優質冷軋硅鋼片,全斜不沖孔結構, 緣等 為B 或H ,空氣自冷。目前在我***礦區綜采工作面使用的我廠的***產礦用隔爆型移動變電站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、 KBSGZY-2000KVA、 KBSGZY-3150KVA，及目前***內 大型的KBSGZY-8000KVA，由礦用隔爆型高壓真空配電裝置、隔爆型低壓側保護箱和隔爆型干式變壓器等組成。
二、礦用隔爆型移動變電站
1、型號：KBSGZY － 口 / 口
其中：KB表示礦用隔爆型；S表示三相；G表示干式；Z表示組合式；Y表示移動式；口/口表示額定容量（KVA）/變壓器高壓側額定電壓（KV）。
2、主要技術參數
此處以KBSGZY-630KVA/10KV/1.2KV/0.693KV為例
額定容量： 630KVA
高壓額定電壓： 10±5%KV
低壓額定電壓：1.2KV/0.693KV
連接組別號： Yy0(d11)、
空載損耗： 2000W
負載損耗： 4100W
短路阻抗： 4.0%
空載電流： 1.5%
耐溫 緣等 ： H
冷卻方式： 空氣自然冷卻
3、使用環境條件
(1)海拔不超過1000米；
(2)環境溫度： 高氣溫≤+40℃， 高日平均氣溫≤30℃， 高年平均氣溫+20℃， 低氣溫-20℃；
(3)空氣相對濕度不超過95%(+25℃時)；
(4)在有甲烷混合氣體和煤塵，且有爆炸危險的礦井中；
(5)無強烈顛簸、震動和與垂直面傾斜度不超過15°的環境 (6)無足以腐蝕金屬和破壞 緣的氣體和蒸汽；
(7)無滴水的地方；
(8)電源電壓的波形近似于正弦波。
三、礦用隔爆型移動變電站用高壓真空開關
1、用途
主要用于具有爆炸性氣體及粉塵的煤礦井下，在交流50Hz額定電壓10kV額定電流630（400、200、100、50）A的線路中，作為礦用隔爆型移動變電站高壓開關之用。
2、特點
1）分體隔離開關及直壓式觸頭設計，動熱穩定性能好。
2）全功能數字化保護。
3）具備RS485計算機通訊接口。
4）功率方向型與電流值篩選型漏電保護可選。
5）開關外部進行保護參數調整及查詢。
3、工作原理
1）電氣原理
①當10kV電源接入接線腔后，通過隔離開關的分合可控制高壓電壓互感器（PT）及斷路器上觸頭的得電與失電，操作隔離開關必須 拉出限位頂桿，以防止誤操作造成斷路器未分斷時的帶電拉開；同時斷路器處于合閘位置時，自身也具有與隔離開關的機械閉鎖；
?、陔妷夯ジ衅?PT)二次輸出AC100V作為綜合保護及斷路器分合驅動的工作電源，電源失壓時，斷路器交流電磁鐵處于釋放狀態，從而閉鎖斷路器不能合閘；
?、郛斉潆娧b置投入運行后，配用的GZBY型高壓電網綜合保護器對配電裝置的線路電壓、電流、分合狀態及變壓器內部溫度進行動態監控及顯示，對系統的過載、短路、斷相、漏電、 緣監視、過壓、欠壓、超溫等故障以及低壓側反饋來的故障，通過驅動斷路器上的脫扣器動作實現保護；
?、芡ㄟ^配電型硅橡膠氧化鋅壓敏電阻實現對真空斷路器的操作過電壓保護，同時消除了普通壓敏電阻的爆炸隱患。
4、操作說明
1）合閘程序
?、俑綦x開關合閘：關上開關大門以解除大門聯鎖，拉出限位頂桿，操作隔離開關手柄至“合”位置，通過觀察窗察看隔離開關觸頭位置，確認可靠合閘后，再松開限位頂桿，使之進入合閘限位孔中，確認到底部，使內部閉鎖開關解除閉鎖；
②送高壓10kV電源，觀察大門信息顯示窗中分閘燈亮，確認kV表電壓值，保證在允許范圍，自檢綜保功能，整定相應參數，復位待機 ；③移變開關請觀察低壓側（XBD1系列）顯示是否正確，同時進行保護自檢，參數整定，確認復位待機；
?、芎祥l
a)逆時針操作儲能手柄，反復2～3次即可完成合閘；
b)按電合按鈕，合閘電機啟動，電合接觸器保持至完成合閘；
合閘后信息顯示窗中合閘燈亮，儲能手柄將進入脫離狀態，輔助開關合閘電機回路接點打開，防止重復啟動及儲能。
⑤再次合閘：仔細觀察信息窗故障原因，移變開關請觀察低壓側故障原因，故障排除復位后，重復④。故障未排除不可重復合閘。
2）分閘程序
①任何高低壓保護范圍內故障均可使斷路器自動分斷，保護器將記憶故障原因，直至故障排除；
?、谌藶榭焖俜謹嗫砂措姺?、自檢按鈕 ，通過綜合保護器實現繼電分斷；按手動分斷按鈕可實現機械快速分斷；
?、垡谱冮_關可通過低壓側自檢按鈕實現高壓分斷,具體在低壓保護箱XBD1系列的介紹中詳細說明；
?、芨綦x開關分閘： 觀察信息顯示窗 中是否合閘燈亮，確認斷路器已經分斷后，拉出限位頂桿 ，操作隔離開關 手柄至“分”位置，通過觀察窗 察看隔離開關觸頭位置，確認可靠分閘后，再松開限位頂桿 ，使之進入分閘限位孔中，大門聯鎖 自動解開（可以打開大門）；
四、礦用隔爆型移動變電站用低壓側保護箱
1、用途與功能：
礦用隔爆型移動變電站用低壓側保護箱(以下簡稱“保護箱”)適用于具有沼氣和煤塵爆炸危險的煤礦井下，安裝在移動變電站的低壓側，與礦用隔爆型移動變電站高壓真空開關配套, 共同組成低壓故障分斷高壓的理想型移動變電站系統。對3300、1140、660、380 V /50Hz供電系統，可實現漏電、漏電閉鎖、短路、過載、過壓、欠壓等保護。
2、主要特點：
1）該保護箱分為雙側四回路出線，接口兼容普通喇叭嘴和電纜連接器，滿足多重負荷的連接；
2）所有故障均通過信號線驅動高壓側斷路器分斷，從而降低了分斷電流，克服了低壓饋電開關的頻繁分斷故障，同時克服了變壓器低壓繞組至低饋開關回路漏電不能分斷故障點的死區問題；
3）具有 進的、完善的微電腦綜合保護系統（保護功能見后），提高了整體供電的可靠性，且不必打開箱體大門即可進行保護參數的整定；
