、產品概述
GKYWG-60C超聲波液位計是由微處理器控制的數字液位儀表，安裝于被測容器上部，利用超聲波發射接收的原理，可以準確測量容器內多種介質（毒性、腐蝕性、易發揮、易泄露等）的液位。液位計結構簡單，安裝維護方便，可廣泛應用于石油，化工，食品，水處理等行業。
超聲波液位計（超聲波液位儀）分類：
經濟型超聲波液位計
高精度型超聲波液位計
高壓型超聲波液位計
（4-20MA信號)超聲波液位計
總線485型超聲波液位計
可選供電型超聲波液位計
雙供電型超聲波液位計
二、工作原理
超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。工作時，換能器發出超聲波脈沖，脈沖經液體表面反射后被換能器接收，從超聲波發射到被重新接收的時間與其距離成正比。微處理器檢測該時間，根據聲速計算出換能器到液面的距離。通過減法運算即得出液位值。變送器模電轉換電路輸出4～20mA信號或RS485 MODBUS信號。
三、產品特點
○自動功率調整、增益控制、溫度補償
○無維護工作量
○36通道高頻處理器
○可用于有毒、腐蝕、易燃易爆等危險場所
○安全、美觀、防護等 高
○測量穩定性高
四、主要技術參數
○測量范圍：5m、10m、15m、20m
○測量精度：±0.3%FS*（標準條件*）
○溫度范圍：-20℃～90℃
○ 大壓力：1.5MPa
○防爆認證：ExdⅡCT4，ExiaⅡCT4
○防護等 ：IP67
○供電：24VDC 220VAC
○線制：兩線制、四線制
○輸出信號：4～20mA RS485
○固定方式：定做法蘭
○接液材質：304、316、316L、PVC等
○現場顯示：是
五、安裝連接
超聲波液位計在安裝時必須考慮盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出 高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。

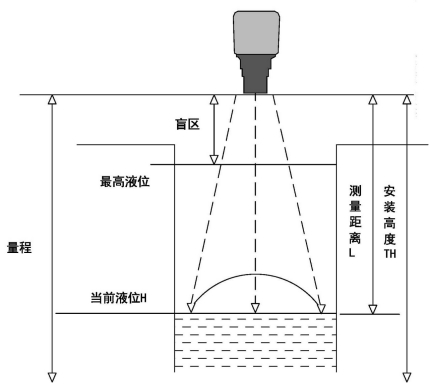

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。
超聲波液位計盲區指儀表在探頭附近無法測量的區域，高液位與探頭間距應大于盲區，例盲區為0.3m，則高液位與探頭間距必須大于0.3m。
探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。
注：使用超聲波物位計時，務必保證高料位不能進入測量盲區。
超聲波液位計有三種安裝方式：

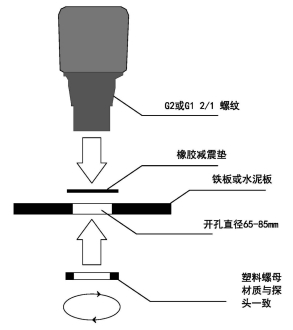

螺母安裝

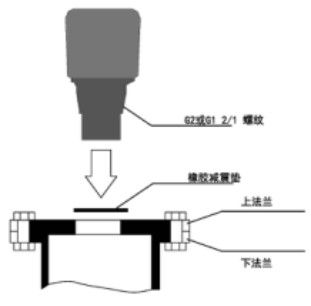

法蘭安裝

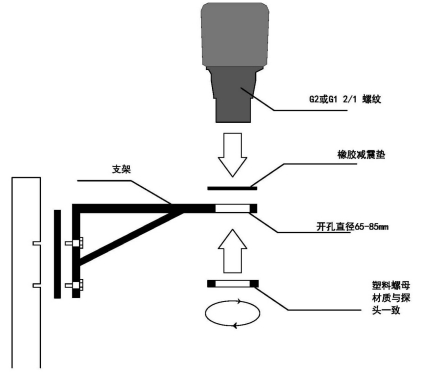

支架安裝
安裝孔（延伸管）要求
安裝孔的直徑、長度應符合儀表的要求。
若液位/物位能進入儀表的盲區，則需安裝延伸管抬高探頭的安裝高度。延升管的直徑、長度應符合儀表的要求。

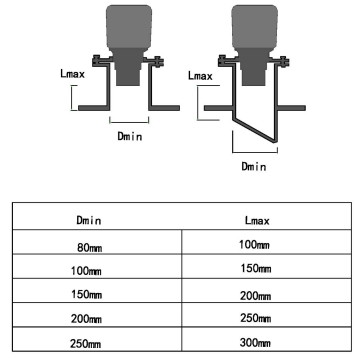

要求如右圖所示。
請根據實際情況，確定Lmax，和Dmin的尺寸。

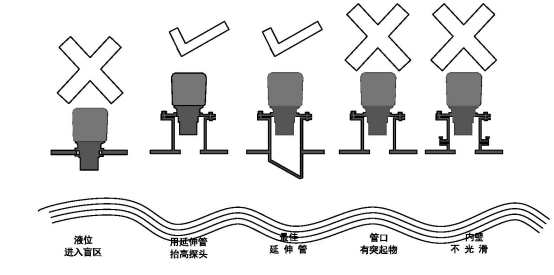

注意：
1.延伸管的內壁需光滑（無焊接縫合和對接縫）。
2.延伸管的下管口須光滑，無毛邊，有45度倒角 佳。

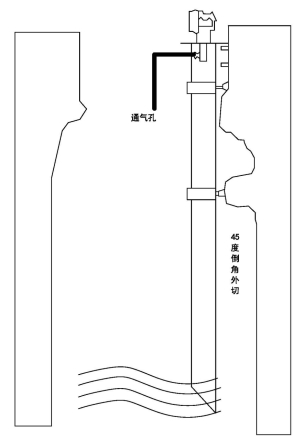

波導管
若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階、攪拌葉片等）或液面存在大量泡沫，推薦使用直徑大于100mm的PE或PVC管作為超聲波的波導管。
注意：
頂部有通氣孔，確保管內、管外液位 致。
波導管內壁須光滑（無焊接縫和對接縫）。
波導管管口要光滑，有45度的倒角 為理想。
固定波導管，應考慮減振措施，防止管內存在聲波干擾。
為了確保波導管內壁沒有掛料，有必要定期清理/檢查波導管。

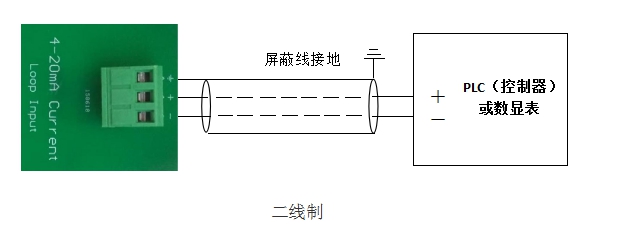

六、電氣連接

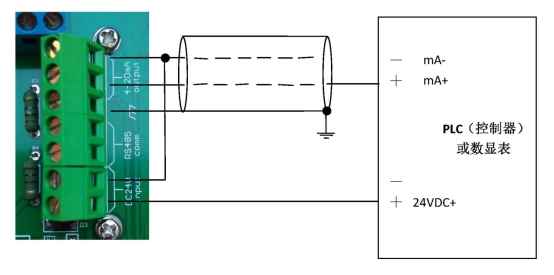

四線制
