名稱：標準太陽能電池
型號：CME-RC
、產品介紹：

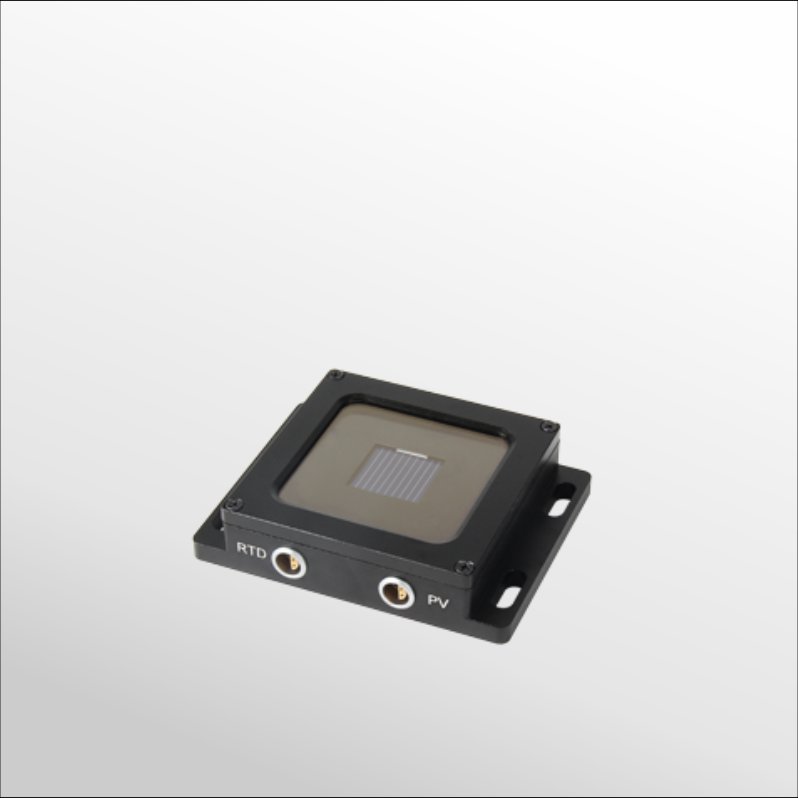

標準太陽電池為2cm*2cm 的單晶硅或多晶硅（可依據用戶需要定制）光伏電池，經過老化、篩選，選擇穩定性好、表面均勻的進行全密封式封裝。太陽電池置于方形鋁基座的中心，并配有 個抗輻照玻璃保護窗口，窗口的封裝采用透明性好，折射系數相近的光敏膠。太陽電池的下面裝有Pt100鉑電阻溫度傳感器，在封裝前已進行標定。太陽電池和測溫傳感器均采用四端輸出的Kelvin連接接線方式。
尺寸和外觀：
光伏材料：?jiǎn)尉Ч?/span>/多晶硅/非晶硅
光伏器件尺寸：20mm x 20mm
窗口材料：空間抗輻照蓋片
外圍材料：陽 氧化鋁
外圍尺寸：70mm x 70mm x 20 mm
溫度傳感器：100 Ω Pt 電阻
電流電壓連接器：BNC插頭
溫度連接器：LEMO插頭
測試條件
光譜：AM1.5
標定溫度：25oC
標定輻照度：1000 W/m2
波長范圍：400 - 1100 nm
電性能：
標定輻照度：1000 W/m2
操作電流：不超過200 mA
操作溫度：10oC - 40oC
轉換效率：大于16%
填充因子：大于0.7
短路電流：變化不超過±0.5%
測試參數
標準條件下的標定值CV (A/W/m2 );
標準條件下的短路電流Isc ( mA);
標準條件下的開路電壓Voc ( mV);
短路電流的溫度系數α(mA·oC-1);
開路電壓的溫度系數β(mV·oC-1);
電流***值Imax ( mA);
電壓***值Vmax ( mV);
功率***值Pmax ( mW);
填充因子FF;
光譜響應度Sr.
證書介紹：
測試證書包括光譜響應度，量子效率，I-V 特性曲線等。每個電池會有 份測試證書和獨立的數據記錄。證書記錄了測量值及其不確定度，標準電池溯源的基礎及各種參數數據，可以作為與ISO相符合的質量證書。
1. 光譜響應度及量子效率
太陽能電池的光譜響應度和量子效率對分析太陽能電池的工藝問題以及研究電池片的性能有重要的參考價值。光譜響應分為***光譜響應和相對光譜響應。其定義為：在規定的波長上，太陽電池輸出的短路電流與照射到該太陽電池表面的輻照度之比。利用太陽電池光譜響應的測量，可以得出太陽電池的量子效率η(λ)，其表達式為：η(λ)=1240×R (λ) /λ。
2. I-V 特性曲線
在標準光照條件下，硅太陽電池的典型輸出特征曲線如下圖，通過I-V 特性曲線可以計算出許多重要參數，如開路電壓(VOC)、短路電流(ISC)、***功率(Pmax)、***功率時的電流(Imax)、***功率時的電壓(Vmax)、填充因子(FF)、轉換效率(η)等等。
注意事項：
1. 標準太陽電池可以用于室外測量，但是不能經常在戶外進行照射，應在較為干燥的環境
中進行保存。
2. 運輸太陽電池時，注意保護好其玻璃窗口以免造成劃傷或破損。該玻璃窗口可用酒精進
行清潔，但注意不要使液體滲入窗口與外殼的間隙中。
3. 不要在低于5度或高于60 度的環境下使用該電池。
