、用途

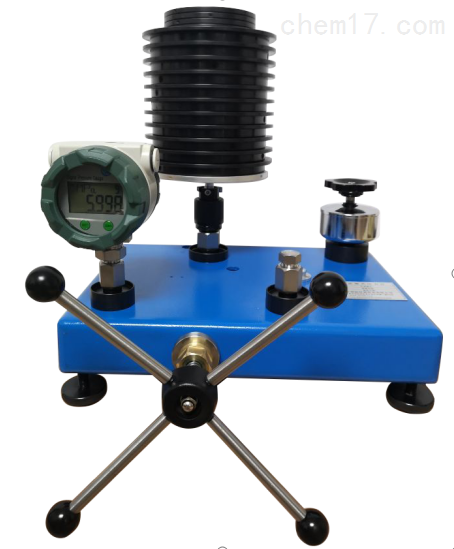

ST系列活塞式壓力計(經濟款)用于檢驗數字壓力計、精密壓力表、壓力變送器、壓力傳感器等壓力儀器儀表。
二、性能特點
ST系列活塞式壓力計(經濟款)是我公司按照******新“活塞式壓力計”檢定規程(JJG59-2007)要求新研發設計制造。由于活塞式壓力計的關鍵部件使用了高硬度和低溫度線膨脹系數的碳化鎢材料, 從而提高了活塞的耐磨性 ,因此受壓力后形變 小(可忽略不計),性能 其穩定。25MPa以上活塞式壓力計的工作介質采用了癸二酸二異辛酯,從而使壓力計具有 高的靈敏度。由于采用了新材料、新技術、新工藝,所以新的活塞式壓力計的各項技術指標有了很大提高。
三、工作原理與基本結構
活塞壓力計的工作原理是基于活塞本身重量和加在活塞上的專用砝碼重量,作用在活塞面積上所產生的壓力與液壓容器內產生的壓力相平衡。
活塞壓力計系由檢驗泵和測量系統兩部分組成。
檢驗泵部分包括手搖泵、油杯及輸出接口。在輸出接口上裝有兩端鎖母(或快速接頭),用以連接被檢驗的各種壓力儀表。測量系統主要由 個經過精密研磨后具有精確截面的活塞,活塞直接承受底盤上的砝碼重量。
四、主要技術參數:測量范圍和測量準確度等
在環境溫度(20±2) ℃,溫度波動不大于0.5℃條件下其測量準確度等 見下表
型 號
|
測 量 范 圍(MPa)
|
準 確 度
|
ST-0.6
|
0.04~0.6
|
±0.05%
±0.02%
|
ST-6
|
0.1~6
|
ST-25
|
0.5~25
|
ST-60
|
1~60
|
ST-100
|
1~100
|
ST-160
|
2~160
|
