智能工業化帶供電RS485模擬量數據采集模塊DAM-7082P產品簡介：

DAM模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232/RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手。

DAM-7082P模擬量輸入型數據采集器，支持8路單端模擬信號同時采集；模塊采用高性能16位AD芯片，采集測量精度±0.1%。適用于采集工業現場的各種電壓和電流信號。

DAM-7082P采用光電隔離技術，有效保障數據采集可靠及安全。
DAM-7082P是集模擬量輸入型數據采集器，配置有8路16位模擬輸入通道。適用于采集工業現場的多種電流測量，特別適用與兩線制4-20mA傳感器測量。

產品特性：

◆嵌入式實時操作系統
◆模擬輸入通道：8路單端
◆模擬輸入量程：	20mA
◆AD轉換分辨率： 16位
◆測量精度：±0.1%（典型值）
◆轉換速率：20次/秒（全通道）
◆寬輸入電壓范圍：DC 9～30V ◆輸出電壓：DC 24V
◆地址/波特率可由用戶配置
◆支持Modbus RTU協議
◆支持模塊主動發送數據模式
◆±15KV ESD保護
◆隔離耐壓：通信與電源/模擬輸入之間≥1500V AC
◆工作溫度范圍：-40℃～80℃
◆工業 ABS阻燃外殼，標準DIN35導軌
功能配置◆ 模塊型號 7082P AD(16bit) 8路 RS232 支持 RS485 支持

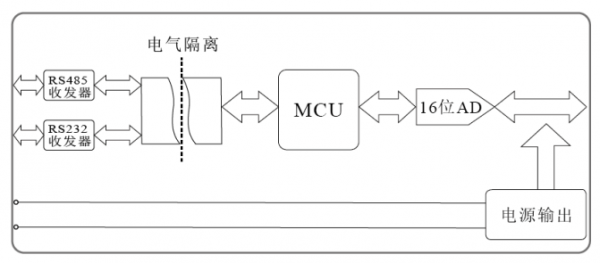

 模塊工作原理圖

 通信隔離

產品采用RS485/RS232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 模擬量輸入接線

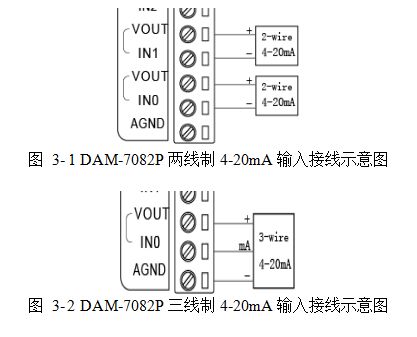

DAM-7082P帶供電模擬4-20mA變送器輸入，所有的VOUT在內部連接在 起，接線接法如上圖。

模塊用于兩線制或三線制4-20mA變送器時，變送器無需單獨供電，模塊在額定的輸入電壓區間內穩壓輸出24V電源為變送器供電。如果不需要使用模塊提供的24V電源輸出時，測試外部電流可使用ANGD和INx（x代表0-7）端子輸入被測量電流。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回?cái)?shù)據的單位為mA，下面以列表舉例說明：

序號	返回?cái)?shù)據	通道量程	數據代表采樣值
1	+10.000	0～20mA	模擬輸入通道輸入電流值為+10.000mA
2	+20.000	0～20mA	模擬輸入通道輸入電壓值為+20.000mA
3	+15.000	0～20mA	模擬輸入通道輸入電壓值為+15.000mA
4	+05.123	0～20mA	模擬輸入通道輸入電壓值為+05.123mA

 通信接口

DAM-7082P配置有1路RS232與1路RS485；RS232可以直接與電腦連接；RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS232連接

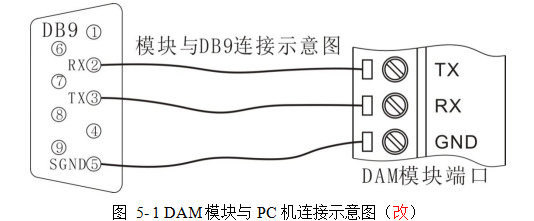

DAM-7082P的RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND。

DAM -7082P模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM -7082P也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

 通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。

Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態?？梢詫?shí)現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。
