常用工控設備4-20ma模擬量輸出DAM-DA 概述:

DAM模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232接口，方便與PC或PLC通信，模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

DAM-DA模擬量輸出模塊，可以獨立輸出2路模擬量信號；模塊采用高性能12位DA芯片，輸出精度可達±0.2%。適用于各種工業控制現場。

DAM-DA采用光電隔離技術，有效保證系統可靠及安全。產品特性

DAM-DA系列產品實現接收主機通過RS-232/RS-485接口給模塊發送的命令，然后通過隔離轉換成模擬信號，用以控制遠程設備。DAM系列產品可應用在RS-232/RS-485總線工業自動化控制系統，可以輸出4～20mA，0～5V，0～10V等標準信號輸出，用來控制工業現場的執行設備。

產品特性：

◆嵌入式實時操作系統 ◆模擬量輸出：2路 ◆DA轉換分辨率：12位 ◆DA輸出精度：±0.2% ◆模擬輸出范圍：+20mA，+5V，+10V

◆寬供電范圍：DC 9～30V ◆地址/波特率可由用戶配置 ◆支持Custom-ASCII/Modbus RTU協議 ◆±15KV ESD保護 ◆三端隔離耐壓：電源/通信/模擬輸入之間≥1500V AC  ◆工作溫度范圍：-40℃～80℃ ◆工業 ABS阻燃外殼，標準DIN35導軌                         功能配置◆ 模塊型號 DAM-DA DA04 DA08E DA(12bit) 2路  4路  8路 RS232 支持 支持   支持 RS485 支持 支持  支持

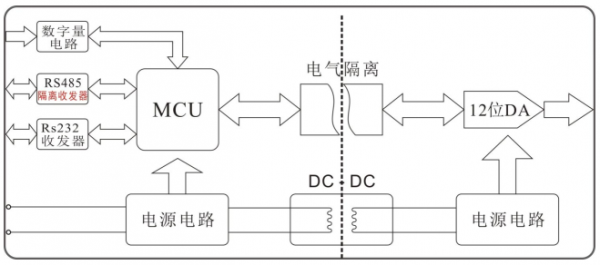

 模塊工作原理圖

 輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 模擬量輸出

DAM-DA模塊配置有2路模擬量輸出通道，每路模擬量輸出通道可配置獨立量程，常規量程有：0～20mA、0～5V、0～10V，可用于控制電流或電壓型控制設備。

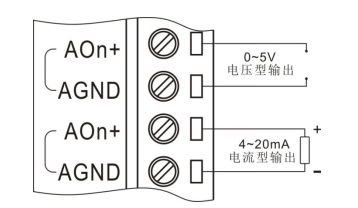

 模擬量輸出接線

 Custom-ASCII數據格式

使用Custom-ASCII命令輸出模擬量數據時可以直接向模塊寫ASCII碼數字，數字可以是整數，也可以是小數，其單位為量程單位，如：量程是0～20mA，那么輸出數據的單位為mA，下面以列表舉例說明：

序號	返回數據	通道量程	數據代表采樣值
1	+10.000	0～20mA	模擬輸出通道輸出電流值為+10.000mA
2	+1.5000	0～5V	模擬輸出通道輸出電壓值為+1.500V
3	+01.500	0～10V	模擬輸出通道輸出電壓值為+1.500V
4	+0001.5	0～10V	模擬輸出通道輸出電壓值為+1.500V

 通信接口

DMA-DA配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS232連接

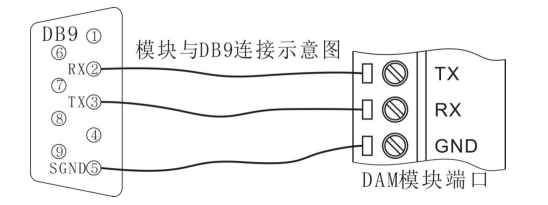

DAM系統模塊RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND

DMA-DA模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

 通信地址

DMA-DA模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

DMA-DA模塊RS232/RS485支持波特率： 1200，2400，4800，9600，19200，38400，57600，115200；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。

Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態?？梢詫崿F(xiàn)與多種品牌的PLC、觸摸屏、工控機及PC進行通信。
