智能485模擬量輸入開關量輸出模塊DAM-6041概述：

DAM-6041模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-6041是集模擬量輸入、開關量輸出于 體的混合型數據采集器，可采集4路單端模擬信號，同時，模塊也可以帶有4路開關量輸出接口；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法 終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。

DAM-6041采用 進的磁隔離技術，有效保障數據采集的速度、可靠及安全。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

產品特性：

◆嵌入式實時操作系統
◆開關量輸出接口：4路
◆模擬輸入通道：4路單端
◆模擬輸入信號范圍：	20mA，	+5V，
	+10V，	+24V
◆AD轉換分辨率：12位
◆測量精度：±0.2%（典型值）
◆轉換速率：60次/秒（全通道）
◆寬供電范圍：DC 9～30V
◆地址/波特率可由用戶配置
◆支持Modbus RTU協議
◆支持模塊主動發送數據模式
◆±15KV ESD保護
◆隔離耐壓：DC 1500V
◆工作溫度范圍：-40℃～80℃
◆工業 ABS阻燃外殼，標準DIN35導軌
功能配置◆ 模塊型號 DAM-6041 DAM-6081 AD(12bit) 4路 8路 開關量接口 4路輸出 4路輸出 RS485 支持 支持

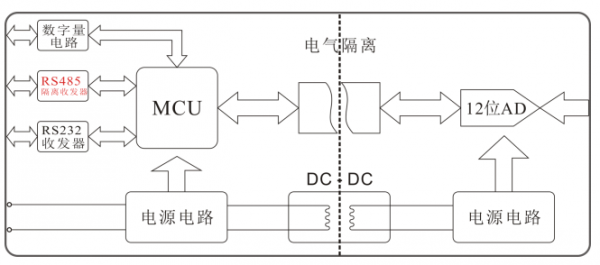

模塊工作原理圖:

開關量輸出

◆開關量輸出通道數：4路

◆開關量輸出方式：NPN三 管

◆開關量能力：40V  350mA

◆開關量輸出瞬間 限：55V  2A

 開關量輸出

DAM-6041模塊 多可以配置4路開關量輸出通道，可以用于控制輸出、安全報警輸出等。

 開關量輸出接線

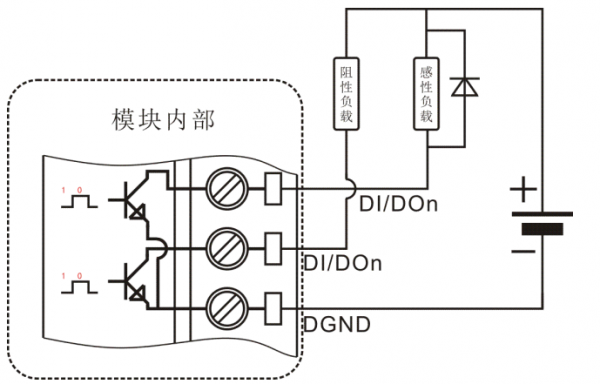

          DAM-6041開關量輸出接線示意圖

DAM-6041模塊開關量輸出采用NPN三 管集電 開路輸出，輸出有效電平為低電平；當對相應端口寫“0”時輸出有效，三 管導通；當對相應端口寫“1”時輸出無效，三 管關斷。

當輸出負載為感性負載時（如繼電器），為防止負載在關斷時產生高壓放電，需要在負載兩端并 個續流二 管。

 模擬輸入

所謂模擬量信號是指連續的，任何時刻可為任意 個數值的信號，例如我們常見的溫度、壓力、流量等信號。對于工業控制現場常見的模擬量信號，可以通過傳感器獲取其值的變化，為獲取傳感器的輸出值就需要采用模擬量輸入模塊。DAM-6041模塊配置有 多4路模擬量輸入。

 模擬量輸入接線

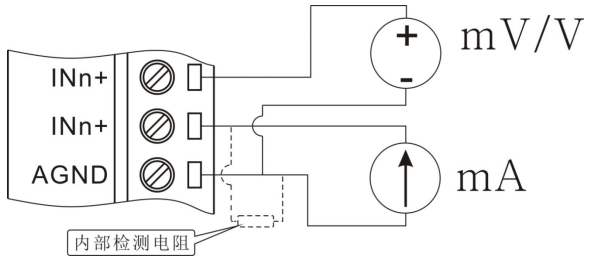

DAM-6041模擬量輸入接線示意圖

DAM-6041模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在 起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。

電壓信號與電流信號可以直接接入模塊檢測，采集電流需要注意的是在定貨時需告知模塊用于采集電流信號，這樣模塊在出廠時會在模塊內部放置高精度電流檢測電阻且出廠時用標準電流信號校準。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回?cái)?shù)據的單位為mA，下面以列表舉例說明：

序號	返回?cái)?shù)據	通道量程	數據代表采樣值
1	+10.000	0～20mA	模擬輸入通道輸入電流值為+10.000mA
2	+010.00	0～100mV	模擬輸入通道輸入電壓值為+10.00mV
3	+1.5000	0～5V	模擬輸入通道輸入電壓值為+1.5000V
4	+01.500	0～10V	模擬輸入通道輸入電壓值為+1.500V

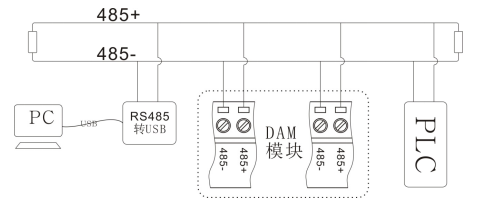

 RS485連接

DAM-6041模塊支持標準RS485接口（具體標準參見RS485規范）。

DAM-6041模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM-6041也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。
通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

通信速率:

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明
通信協議:

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。
Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態。可以實現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。
