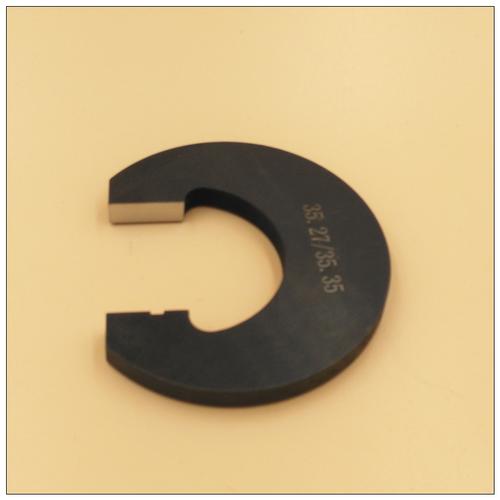

卡規是指有兩只腳或爪的量具，用于測量距離，多用于機械加工領域。用來檢驗軸的光滑極限量規。通常分為內徑卡規與外徑卡規兩種。能調整以測量厚度、直徑、口徑及表面間的距離。曲軸的品種很多。每個品種的曲軸在加工過程中，都需要***套專用的卡規，用來檢測曲軸本身各部位長度尺寸。

市場上能見到的內溝規，其測量?jī)?nèi)孔環槽直徑范圍***般是在50～160mm 之間，其測量深度也很有限。在遇到需測量直徑大于160mm 尺寸的時候，通常借助1∶1比例的十字卡規測量，但其測量精度***高只能達到11***。我們的實際生產中，經常會遇到精度8～9 ***的大孔密封槽測量，只能通過在大孔內拉表，測量出槽底面與內孔面的差值，來計算密封槽的直徑，不但操作上麻煩，并且由于是在孔內測量，看表讀數也較困難。

曲軸的品種很多。每個品種的曲軸在加工過程中，都需要***套專用的卡規，用來檢測曲軸本身各部位長度尺寸。這種卡規檢測快且方便，但需要的數量卻很多。由于卡規在使用過程中容易磨損，所以必須定期對卡規進行周期檢定。如果卡規沒到周期檢定的時間就磨損了，操作者不知道，還容易出現批量廢品?？ㄒ?guī)的制造精度要求很高，都是微米***公差，所以制造難度也很大。

當曲軸改型后，這些卡規就用不上了。所以有相當多的卡規就閑置了。為此，我們?cè)O(shè)計了長度可調整的專用卡規。它由定位護板和定位護板上板焊接而成。而且它要有***定的厚度，以便使螺紋達到有效的圈數。定位護板上板的面上有6 個螺紋孔，分別在定位護板的兩側，定位護板的頂面兩側有4 個螺紋孔。這樣兩塊護板焊接在***起，就形成了***個中間是空的長方形套，把已加工好的兩塊卡規分別插入定位護板的兩側，用螺釘固定，就是***個整體的卡規。

制造卡規時，把舊卡規從中間斷開，把其中***件的通端、止端都加工成等高; 另***件卡規的通端和止端要按照設計尺寸加工成高低差尺寸。

那我們?cè)谑褂眠^程中，應該注意的是：

1.用右手握卡規手握柄，食指勾住勾動扳機，將內槽卡規插入被測零部件孔內部

2.將固定測臂上的圓柱測頭接觸到孔內徑的下象限點上，松開勾動扳機，使移動測臂的測頭接觸到孔的上表面。

3.通過搬動卡規手握柄，找到孔內徑的上象限點，左手轉動百分表體上的表盤，使讀數清零。

4.將固定測臂上的圓柱測頭移到密封槽底面，食指勾住勾動扳機，慢移移動測臂的圓柱測頭也到密封槽內，慢慢松開勾動扳機，使移動測臂的圓柱測頭觸到密封槽的高點上，讀取表盤數，得出測量結果。

*勾動扳機與搬動齒條鉸接，勾住勾動扳機時搬動齒條開始上移，搬動齒條的上移帶動大齒輪轉動，大齒輪同小齒輪***起同軸轉動，小齒輪與滑動齒條嚙合，即小齒輪可以使滑動齒條滑動，滑動齒條的上端始終與百分表的表針的觸頭的下端球面相觸，即滑動齒條滑動時使百分表觸頭向上或向下移動，使得百分表體有讀數得到測量結果。本卡規的十字測體的兩端測臂長度比為2 ∶1，再通過5∶1 變比例匣，通過齒輪傳動把移動的實際距離降比10 ∶1，傳給固定在卡規主體上的百分表觸頭，達到測量較大直徑的內孔密封槽直徑的目的。

這種內槽卡規在金切機床、壓力機械等產品零部件的生產中，大量應用于殼體件、套類件大直徑內孔密封槽的加工測量，數值準確，讀數方便，達到了很好地使用效果。
