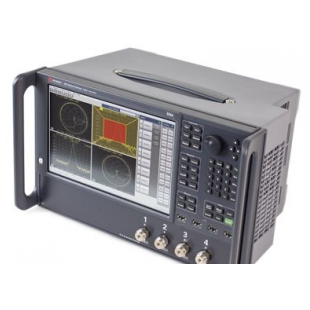

矢量網絡分析儀（VNA，Vector Network Analyzer）是***種重要的儀器，廣泛應用于電子工程、通信系統、射頻（RF）設計等領域，用于測試和分析電路、組件以及系統的網絡特性。通過精確測量反射和傳輸參數，矢量網絡分析儀能夠提供關于設備性能的詳細數據，幫助工程師優化設計和故障排除。本文將深入探討矢量網絡分析儀的測試功能及其在不同應用中的重要作用。

矢量網絡分析儀的主要測試功能

矢量網絡分析儀的核心測試功能是測量電壓駐波比（VSWR）、回波損耗（S11）、傳輸損耗（S21）、隔離度（S12）等參數。這些測試可以幫助工程師準確評估組件或電路的性能，確保其滿足設計要求。

1. 回波損耗（S11）測試 回波損耗是衡量信號在設備輸入端反射程度的***個重要指標。通過S11參數，VNA可以測試反射信號的幅度與相位信息，進而評估設備的輸入匹配情況。對于高頻電路來說，回波損耗越小，表示設備的輸入信號損失越低，性能越好。通常，工程師通過這***測試來評估天線、射頻組件以及傳輸線的設計質量。

2.


3.

4. 隔離度（S12）測試 隔離度是指信號從***個端口到另***個端口的信號泄漏情況。在雙端口設備中，S12參數用于衡量設備的輸出端口與輸入端口之間的隔離程度。良好的隔離度意味著信號在各端口間不會互相干擾，通常在多通道系統、功率放大器、收發系統中尤為重要。

5. 駐波比（VSWR）測試 駐波比是反射系數與入射信號的比值，反映了信號的匹配程度。較高的駐波比通常意味著設備或系統存在較高的反射損耗，可能影響信號的穩定性。工程師通過測量駐波比來確保射頻設備的匹配質量，避免能量浪費和信號失真。

矢量網絡分析儀的應用場景

矢量網絡分析儀的應用涵蓋了從基礎研發到***終生產測試的多個階段。在射頻通信領域，VNA被用于無線通信設備的設計與優化，特別是在天線設計、射頻放大器和濾波器的測試中。通過VNA測試，可以精確判斷天線的輻射特性，確保無線信號的傳輸質量。

VNA也廣泛應用于電磁兼容性（EMC）測試中。在設備開發過程中，VNA可以幫助檢測設備的電磁干擾問題，確保其符合***際標準。對于高頻電路，VNA的測試功能尤為重要，可以及時發現并排除設計中的不匹配和損耗問題，從而提升產品的整體性能。

專業總結

矢量網絡分析儀不僅能精確測量電氣參數，還能為射頻工程師提供全面的網絡分析數據，支持從研發到生產過程中的各項測試任務。無論是在設計階段的組件優化，還是在***終產品的質量控制中，VNA都扮演著不可或缺的角色。通過對反射、傳輸、隔離等重要參數的準確測試，VNA有助于提升產品性能、減少調試時間，并確保產品達到預期的技術標準和市場需求。

注：文章來源于網絡，如有侵權，請聯系刪除
