在電子測量領域，示波器作為***種不可或缺的工具，能夠直觀地顯示電信號的波形，幫助工程師和技術人員分析電路的工作狀態。而示波器探頭作為連接被測電路與示波器的關鍵部件，其性能和類型的選擇直接影響到測量結果的準確性和可靠性。隨著電子技術的不斷發展，示波器探頭的種類日益豐富，以滿足各種復雜測量場景的需求。本文將詳細介紹示波器探頭的分類方式，并闡述不同類型探頭的特點及適用場景。

按工作原理分類

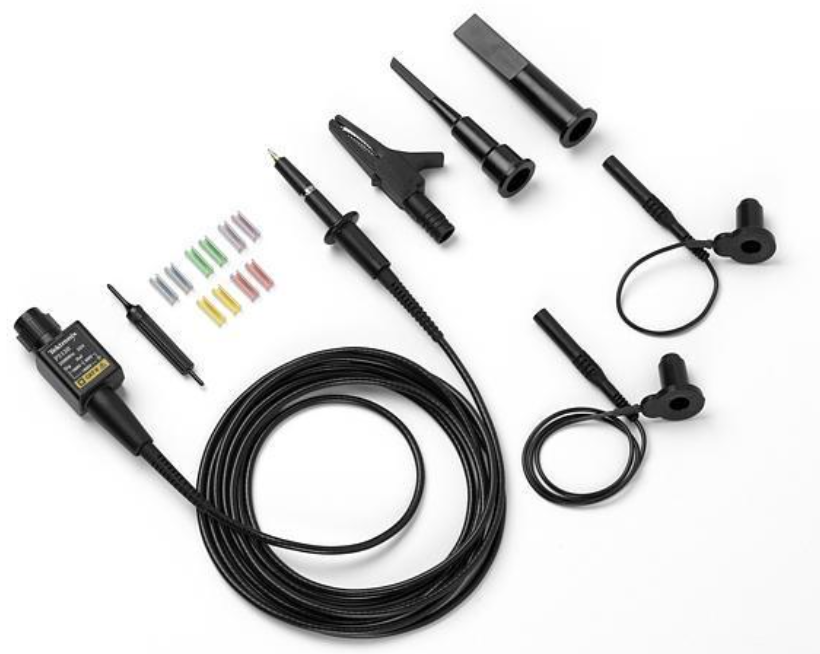

無源探頭：無源探頭是***為基礎且常見的***類探頭，其內部僅由無源器件如電阻、電容和電纜等構成，無需外部供電。這種探頭結構簡單，成本較低，具有較好的耐用性。常見的無源探頭衰減比有1X、10X等。在通用電路測試等中低頻測量場景下，無源探頭表現出良好的適用性。

有源探頭：有源探頭內部集成了放大器，需要外部電源供電。這使得有源探頭具備了***系列獨特的優勢。在射頻通信信號和快速數字信號的測量中表現出色。有源探頭的輸入電容小，這極大地降低了對被測電路的負載效應，能夠更準確地測量信號。但有源探頭其成本較高，體積相對較大，并且需要專門的電源供應，同時由于內部有源元件較多，也更容易損壞。

按信號類型分類

電壓探頭：電壓探頭是使用***為廣泛的***類探頭，主要用于測量電壓波形。它又可進***步分為無源電壓探頭和有源電壓探頭。無源電壓探頭常見于中低端示波器的標配，價格便宜、使用方便，但帶寬有限；有源電壓探頭則憑借其高帶寬、低輸入電容等特性，適用于高頻、高精度的電壓測量場景。例如，在測量微處理器的供電電壓波形時，根據信號的頻率和對測量精度的要求，可選擇合適的電壓探頭。如果信號頻率較低，對成本較為敏感，無源電壓探頭即可滿足需求；若信號頻率較高，且需要精確測量電壓的微小變化，則有源電壓探頭更為合適。

電流探頭：電流探頭基于霍爾效應或電流互感器原理工作，用于測量通過導線的電流。在電源、電機驅動等電路的測試中，電流測量是非常重要的環節。例如，在開關電源的研發和調試過程中，需要監測流過功率器件的電流，以評估電源的工作效率和穩定性。電流探頭能夠?qū)㈦娏餍盘栟D(zhuǎn)換為電壓信號，然后通過示波器進行顯示和分析。在選擇電流探頭時，需要關注待測物電流大小、電流頻率、是交流還是直流、鉗口的形狀和大小、供電方式以及接口形式等參數。例如，對于大電流測量，需要選擇鉗口尺寸較大、能夠承受相應電流的探頭；對于直流電流測量，霍爾效應探頭更為合適。

差分探頭：差分探頭用于測量兩個測試點之間的電壓差，能夠有效抵制共模噪聲，提高測量的準確性。在高頻、高噪聲或浮地系統的測量中，差分探頭具有明顯的優勢。例如，在開關電源的測試中，由于其工作過程中會產生較大的共模干擾，使用差分探頭可以更清晰地觀察到電源的紋波電壓等信號。差分探頭又分為有源差分探頭和高壓差分探頭。有源差分探頭具有低負載效應、高信號保真度、高動態范圍以及極微小的溫漂等特點，適用于測試高速信號，特別是差分信號；高壓差分探頭則主要用于高壓信號的測量，其內部具備特殊的高壓保護電路，可確保在測量高電壓時的安全性。

邏輯探頭：邏輯探頭主要用于捕獲數字信號，如SPI、I2C等通信總線信號，常配合示波器的邏輯分析功能使用。它能夠?qū)?shù)字信號的邏輯電平轉換為直觀的顯示，幫助工程師快速判斷數字電路的工作狀態。在數字系統的開發和調試過程中，邏輯探頭可以方便地檢測數字信號的時序、電平高低等信息，例如在微控制器與外部設備的通信調試中，通過邏輯探頭可以快速確定通信協議是否正確，數據傳輸是否存在錯誤。

按衰減比分類

1X探頭：1X探頭對信號無衰減，適用于測量小信號。但由于其輸入電容相對較大，帶寬較低，在測量高頻信號時，容易受到信號源阻抗的影響，導致信號失真。例如，在測量微弱的傳感器輸出信號時，如果信號頻率不高，1X探頭可以直接將信號傳輸至示波器進行測量，避免了信號衰減帶來的測量誤差。然而，在高頻測量場景下，1X探頭的局限性就會凸顯出來。

10X探頭：10X探頭是較為常用的探頭類型，它對輸入信號進行10倍衰減。通過這種衰減方式，探頭的輸入電容得以減小，帶寬得到顯著提高，同時也降低了對被測電路的負載效應。在大多數通用電路測試中，10X探頭能夠滿足對中高頻信號的測量需求。例如，在測量***般數字電路中的時鐘信號等中高頻信號時，10X探頭可以提供較為準確的測量結果，且不會對被測電路的正常工作產生較大干擾。

100X/1000X探頭：100X和1000X探頭主要用于高壓測量場景，如電力電子、工業設備等領域。這些探頭具有極高的衰減比，能夠?qū)⒏唠妷盒盘査p至示波器可接受的范圍進行測量。同時，它們在設計上充分考慮了高壓環境下的絕緣和安全問題，確保在測量高電壓時不會對示波器和操作人員造成危害。例如，在電力系統的高壓輸電線路監測中，使用1000X的高壓探頭可以將數萬伏的高壓信號衰減后，通過示波器觀察其波形，以分析線路的運行狀態。

按帶寬分類

低帶寬（<100MHz）探頭：低帶寬探頭適用于基礎測量，如***般的音頻信號、低頻數字信號以及***些對頻率響應要求不高的模擬信號測量。在***些簡單的電子設備維修和基礎電路實驗中，低帶寬探頭足以滿足對信號的觀測需求。例如，在修理收音機等音頻設備時，使用低帶寬探頭可以方便地檢測音頻信號的有無和大致波形，判斷故障所在。

高帶寬（數百MHz至GHz）探頭：高帶寬探頭主要應用于高速數字或射頻應用場景。在當今的高速通信領域，如高速數據傳輸接口的測試中，信號的頻率越來越高，上升沿時間越來越短，這就需要高帶寬的示波器探頭來準確捕捉信號的細節。

示波器探頭的種類繁多，每種類型都有其獨特的特點和適用范圍。在實際應用中，工程師和技術人員需要根據被測信號的特性（如頻率、幅度、信號類型等）、測試環境以及預算等因素，綜合考慮選擇合適的示波器探頭，以確保能夠獲得準確、可靠的測量結果，為電子電路的設計、調試和故障診斷提供有力的支持。
