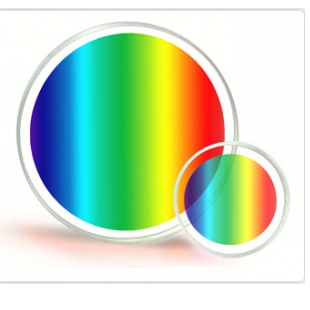

昊量/auniontech 超高衍射效率全息光柵-(高靈敏度光譜儀用)

上海昊量光電設備有限公司推出***系列波長范圍為532~2000nm線密度在150~1800l/mm之間的體相全息衍射（VPH）光柵，全息光柵即利用全息照相技術制作的光柵，相比傳統刻劃光柵其具有無鬼線、低雜散光、無像差，可制作任意尺寸的優點。光柵介質兩側被雙層玻璃（無反射膜）覆蓋，因此其為透射光柵，所用介質為具有理想性能的全息記錄材料—重鉻酸鹽明膠（DCG），該介質偏振不敏感、gao效率、寬帶寬的特點成就了光柵具有同樣的優異性能。衍射介質在體積內的設計則使其具有長壽命、易清洗、易操作，耐劃傷的特點，AR鍍膜則使其具有更低的能量損耗。

我們已經用我們的光柵建造了拉曼和寬帶光譜儀，此外，在350~2500nm波長之間，我們可以為您的高光譜成像系統或成像光譜儀提供廣泛的寬帶寬和高色散解決方案。在低光應用如拉曼和熒光中，我們的VPH光柵是無與倫比的，在衍射效率上超過表面刻畫光柵高達40%。專有的工藝使光柵結構被封裝在堅固材料中，從而便于在系統構建過程中進行簡單的清理和處理。

特征及優點：

極好的******衍射效率

低偏振敏感，等值效率

無鬼線和低散射

無波前失真

易操作和清洗

波段：350nm~2500nm

線密度：150-6000l/mm

wan美衍射效率曲線：如下圖所示，我們透射式、全息的VPH光柵能提供衍射效率，200~300nm寬度內>80%的衍射效率，布拉格條件下單***波長效率達到99%，這要比通常的反射式表面刻畫光柵多出40%。而且能夠看出衍射效率隨波長平穩的變化。在0~100oC循環變化環境下測試顯示，我們光柵的衍射效率具有好的溫度穩定性（<0.5%）；此外，我們開發出多項技術以解決全息光柵衍射效率對高斯光束的空間依賴性。

高色散：VPH光柵能夠輕易做到傳統光柵做不到的線密度，同時具有無鬼線、低散射的特點，因此其帶來了較大的色散能力。

偏振不敏感：傳統光柵對p分量和s分量具有很高的敏感性（衍射效率的不同），光柵線密度的增加將使其變的更明顯，我們設計的光柵則避免了這***缺陷。

緊湊、靈活光學設計：透射光柵可以使光學設計更緊湊，可設計工作在利特羅結構。依據我們VPH光柵設計的系統可能比傳統反射光柵設計的更小、更輕、更便宜，而且更容易準直。

無鬼線、低散射：VPH光柵可以設計為消除鬼線，同時提供小于刻劃光柵10倍的散射，同時這些減少的損失轉化為***階衍射效率。

易清洗：無論有無AR鍍膜你都可以像清洗生活中玻璃上的指紋、灰塵等其他污染物***樣，只需用清潔布蘸取少量丙酮或酒精輕輕擦拭即可。

長壽命：眾所周知妥善保管的照片可保留數十年，而光柵所用明膠記錄介質與在攝影行業上有100年歷史的明膠類似，其具有較長的壽命，同時明膠基底的穩定性使其壽命得到進***步提高。

方向穩定：方向穩定性隨時間和溫度的變換完全取決于所使用的襯底。我們利用了低熱膨脹系數（如熔融石英）能夠獲得接近零的方向漂移。

我們的高清光柵提供了***個你在其他任何地方都找不到的優勢—在整個波長范圍內高衍射效率和低偏振敏感。作為光譜專***，我們能夠根據您的具體應用程序的需要定制我們的VPH光柵，甚至可以提供turnkey光譜儀解決方案，以加速您的系統設計時間。我們與您合作，從zui初的設計到批量生產，提供完全的OEM定制和支持。以下為可能適用于光譜分析的光柵，如果沒有您需要的，請隨時聯系上海昊量光電，我們將進***步提供定制光柵來滿足您的應用。
