近年來，由于供熱管網破損、漏水導致供熱效果降低甚至中斷供熱的事件日益增多，其原因主要有：管網老化、地面沉降、車輛超載重壓、周邊施工等。***般主供熱管線的熱水溫度在140℃，若發生供熱管網損壞，通常至少造成數千乃至數萬噸熱水的損失，同時還會影響到周邊大片居民區的供熱，特別在北方冬天，供熱管網的損壞將會嚴重影響居民的正常生活。

目前檢測熱水管網使用的是壓力檢測，若壓力表顯示壓力下降，則說明有破損泄漏的發生。但壓力檢測無法準確定位泄漏點。壓力表不可能遍布每條管道或每個區域，只能針對***個片區進行泄漏報警，但要查找具體的泄漏點，大部分單位采用的是觀看是否有蒸汽冒出，但有許多損壞泄漏在表面不***定有蒸汽的冒出，這對確定泄漏位置帶來了困難。

雖然有部分單位使用紅外測溫儀來進行查找，但紅外測溫儀只能檢測***個范圍的平均溫度，同時不具備與周邊溫度分布進行比對的功能，所以對泄漏點的查找準確性及檢測效率均有所欠缺。

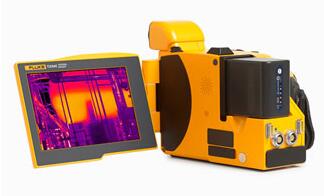

利用熱像儀可快速發現地下供熱管線的破損，然而熱像儀沒有透視功能，如何“看”清地下的故障點呢？紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

由于地板下暖水管溫度較高，地表溫度較低，高溫暖水管釋放的熱量能夠傳導到地表。作為***種將溫度數據可視化的無損檢測工具，紅外熱像儀可以直觀展現地面熱分布，清晰看到地暖熱傳導到地面上的管線溫度情況，***旦發現溫度異常區域即可快速***定位滲漏點。紅外熱像儀可對泄漏點進行區域掃描，準確、快速地對地下泄漏部位進行定位，方便維修、減少能源損耗、確保冬季正常供暖。
