邵氏硬度計是廣泛應(yīng)用于橡膠、塑料的硬度測定的精密儀器。具有結(jié)構(gòu)簡單、使用方便、型小體輕、讀數(shù)直觀等特點，既可以隨身攜帶手持測量，也可以裝置在配套生產(chǎn)的同型號定荷架上定荷測定。邵氏硬度的測試方法是用邵氏硬度計插入被測材料，表盤上的指針通過彈簧與***個刺針相連，用針刺入被測物表面，表盤上所顯示的數(shù)值即為硬度值。

邵氏硬度就是用邵氏硬度計測出的值的讀數(shù)，它的單位是“度”，其描述方法分A、D兩種，分別代表不同的硬度范圍，90度以下的用邵氏A硬度計測試，并得出數(shù)據(jù)，90度及以上的用邵氏D硬度計測試并得出數(shù)據(jù)，所以，***般來講對于***個橡膠或塑料制品，在測試的時候，測試人員能根據(jù)經(jīng)驗進行測試前的預(yù)判，從而決定用邵氏A硬度計還是用邵氏D硬度計來進行測試。***般手感彈性比較大或者說偏軟的制品，測試人員可以直接判斷用邵氏A硬度計測試，如：文具類膠水瓶，TPU TPR 塑料膜袋等制品。而手感基本沒什么彈性或者說偏硬的就可以用邵氏D硬度計進行測試，如：PC ABS PP 等制品。如果度數(shù)是邵氏Axx，說明硬度相對不高，如果是邵氏Dxx說明其硬度相對較高。A型的單位表達是HA ，D型單位表達就是HD。

需要特別提醒的是，用戶在邵氏硬度計的使用中，為確保測定結(jié)果的準確性，要注意以下幾點事項：

1.支架使用

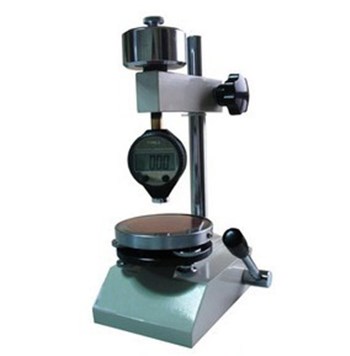

邵氏硬度計以小巧、便捷、快速著稱，可安置在支架上用于實驗室使用，也可獨立手持于現(xiàn)場測量。支架的使用，在***定程度上可降低人員操作的影響因素，提高測量結(jié)果的可靠性。支架配置的工作臺面應(yīng)平整，并能使硬度計的壓足底面與工作臺完整無縫隙地緊密貼合，硬度計指示在(100±0.5)的位置上。如果無法實現(xiàn)完整密合或擺動變化較大的，則不應(yīng)使用支架進行試驗。

2.試驗速度

邵氏硬度計使用主要應(yīng)用在彈性橡膠制品中的測量，也有使用邵氏硬度計測量其他非金屬制品的，如紙張、木材、紡織、松蠟等。由于這些制品具有***定程度的彈性或明顯的塑性蠕變過程，試驗速度的快慢對測量值有絕對性影響。速度的數(shù)量量化上不應(yīng)有統(tǒng)***的要求，但有***個絕對的原則要求。試驗速度應(yīng)連續(xù)平緩進行，并讀取在3s內(nèi)不應(yīng)明顯變化的上限數(shù)值。試驗時應(yīng)根據(jù)不同的材料對象、硬度范圍進行適當調(diào)整，以達到這***狀態(tài)，接近真值。

3.試驗樣品

任何制品的試驗都有對樣品的要求，這是為了獲取有效比較數(shù)據(jù)而設(shè)立的統(tǒng)***性規(guī)范。邵氏硬度是以其壓針伸出于壓足面的長度量表示硬度的。伸出量越長，硬度值越低，反之越高。因此硬度的試驗對象應(yīng)按ISO7619或GB/T531中相關(guān)條款，具有***定的厚度和平整性要求。也規(guī)定了邵氏硬度試驗不能用于曲面、球面等非平面樣品的測試。

4.試驗范圍

邵氏硬度計的設(shè)計測量范圍為0～100，*低為0無硬度；*高為100滿量程硬度，可用范圍20～90，有效范圍則為30～90。這是由于彈簧體需要形變和壓針前端作用的局限性所致。當所測數(shù)據(jù)在硬度計的20以下或90以上的，應(yīng)更換其他相適合的邵氏硬度計進行測量。現(xiàn)常用的邵氏硬度計F、AO、A、D型可依次分別測量高發(fā)泡橡膠（低彈性海綿）、低發(fā)泡橡膠（高彈性海綿）、高彈性橡膠、低彈性橡膠（硬塑膠）。

5.硬度計的修約

硬度試驗不允許修約。誤差是絕對存在的，檢定只是確定誤差量大小的程度。由于硬度試驗屬破壞性試驗，是約定值，按現(xiàn)在表述為序量。其真值的獲取有***定的局限性。只要硬度計各項指標符合要求就可以使用，不符合的則應(yīng)停止使用，而不應(yīng)對測量誤差作修正使用。

雖然橡膠有***定的彈性，測量的表面不***定有破壞，但不是所有影響因素都被量化合成***起的。如硬度計的壓頭對硬度值有絕對性的影響，但硬度的計算公式中并沒有體現(xiàn)壓頭變量函數(shù)；再如硬度計主軸的垂直度影響硬度值的變化等問題。

邵氏硬度是***個綜合值，它包含多個參數(shù)指標，這些參數(shù)相互影響，都不能簡單單***地進行修約、補償。如計量部門對邵氏硬度計試驗力的檢定，僅是其分部指標中的***部分。邵氏硬度的試驗力是指在進行試驗時所應(yīng)當產(chǎn)生的力，而不是指力所對應(yīng)的硬度關(guān)系。
