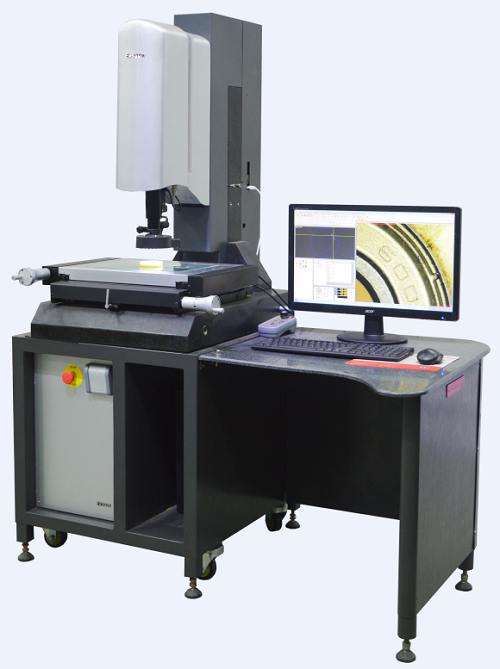

資料簡介：

EVM-ZNC系列，性能好、精度高、手動影像測量儀功能全.面，自動對焦、可選配全自動變倍鏡頭的特點，是本公司高性能及價格比的影像測量儀。

EVM-ZNC系列的影像系統采用SONY1/2CCD感應器為基礎,提升影像對比度的DSP后處理測量專業的攝影機，配以本公司自行研發的遠心光學鏡頭。組合成***套性能高的影像測量系統,在同***放大倍數時，高清數字工業測量攝像機的影像清晰度和對比度是高于***般的1/3CCD , EVM-ZNC系列以00***精度高的大理石作機身的支架，配上精度高的工作臺，X，Y , Z三軸均裝有分辯力為0.01μm的絕.對式光柵尺測量系統。

 EVM-ZNC系列配備由本公司自行開發,功能全.面，使用簡單的全功能測量軟件，2.5D影像測量儀代理，測量結果可以圖檔DXF格式輸出至各類通用的CAD軟件,如AUTO CAD,MASTERCAM燈帶，方便用戶用于直接抄數，相反也可以輸入其中作直觀測量比較。EVM ZNC系列標配本公司自行開發,使簡單的SPC統計分析軟件，2.5D影像測量儀代理，使用戶可以輕松對其加工流程進行科學化分析，從而輕易地找出流程中的誤差趨勢，以及工序中存在的問題。所有測量結果均可輸出至通用的辦公軟件，如EXCEL、WORD等格式，方便用戶保存，編制質量檢測報告，或作進步的處理。

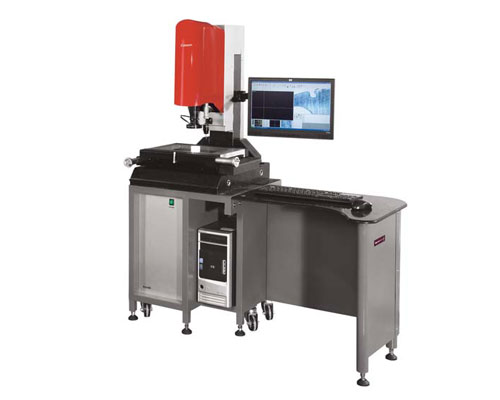

機臺行程(X,Y) ：400mm×300mm×250mm

分辨率：0.00001mm

X、Y軸線性精度：U= ( 2.0+L/200 )μm

重復精度：0.002 mm

載物臺尺寸：660 mm×450 mm

玻璃臺尺寸：440 mm×340 mm

承載重量：20 kg

工件限高：250mm

物鏡：怡信自主研制F-1高精度全閉環

環型光柵 自動變倍 自動對焦 光學遠心鏡頭

光學放大倍率0.75×-4.5×

影像放大倍率：25-150×（實物到18.5"螢?zāi)?366×768像素）

影像系統：日本 SONY1/2芯片高解析彩色攝像機

影像截取卡：怡信Easson自主設計影像測量儀器專用卡

同軸光：鏡頭***體式呈現

照明系統：F-100

40路全功能光源（帶激光輔助對焦）

定位系統：雙激光輔助定位

電控系統：AR-3影像測量機以太網絡控制系統

傳動方式：光桿傳動＋雙導軌

操作方式：X、Y 手輪＋快移  Z電動

機臺基座、Z軸立柱：高精度花崗巖平臺

量測軟件：光學視覺量測軟件Easson 2D ---- 自主開發，免費升***

數據輸出：測量數據Word(doc)、Excel(xls)

物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)

SPC分析，數據Word(doc格式)、Excel(xls格式)

數據導入：二維圖形AutoCAD(dxf))

電源：AC 220±5V、50Hz

使用環境：溫度 18-22℃、±1℃；濕度30%-80%；震動15Hz以下＜0.001g。

主機外形尺寸：980 mm×840 mm×1000 mm

整機外形尺寸：1800 mm×1200 mm×1900mm

機身主體采用高精密天然花崗巖，具有穩定的溫度特性和抗時效變形能力，保證測量的穩定性及長期使用的精度。

所有怡信的光學影像測量儀均標配由本公司自行開發的F-1高精度全閉環自動變倍光學鏡頭，高性能，2.5D影像測量儀代理，寧波怡信光電科技有限公司,2.5D影像測量儀代理,怡信光電,超低畸變，保證測量的精.確度。

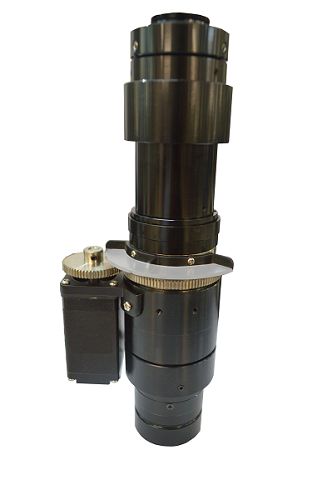

高精度全閉環自動變倍光學鏡頭

    遠心光學原理：采用平行光路徑光學設計，物體影像的尺寸不會隨著與鏡頭的距離而改變，造成***的效果產生額外的測量誤差。

自動變倍光學遠心鏡頭（Telecentric），怡信專業制造，主要是為糾正傳統鏡頭的視差而特殊設計的鏡頭，它可以在***定的物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化，這對被測物不在同***物面上的情況是非常重要的應用。
